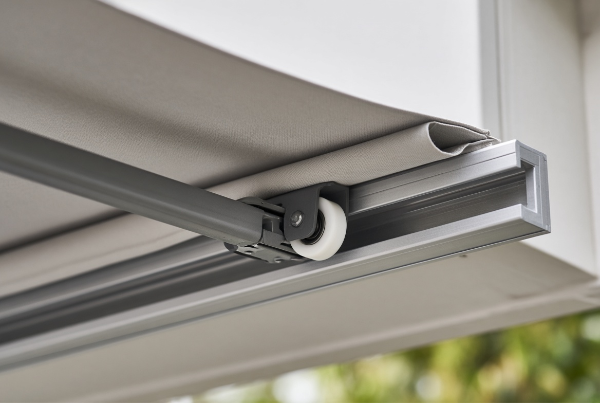

ان بكرة المظلة قد يبدو التجميع وكأنه جزء ميكانيكي بسيط حتى تبدأ المظلة في إصدار أصوات غير عادية أو يصبح من الصعب تشغيلها. في نظام التظليل الخارجي، يجب أن تعمل الأسطوانة مع الدليل، المحور، المحمل أو الجلبة، هيكل التركيب، والمكونات المتحركة الأخرى. عندما يتغير جزء واحد بسبب التآكل أو الأوساخ أو الأجهزة السائبة أو مشكلات المحاذاة، يمكن أن تبدو الحركة بأكملها مختلفة. ولهذا السبب لا ينبغي التعامل مع المظلة الصاخبة أو الصلبة تلقائيًا على أنها أسطوانة فاشلة.

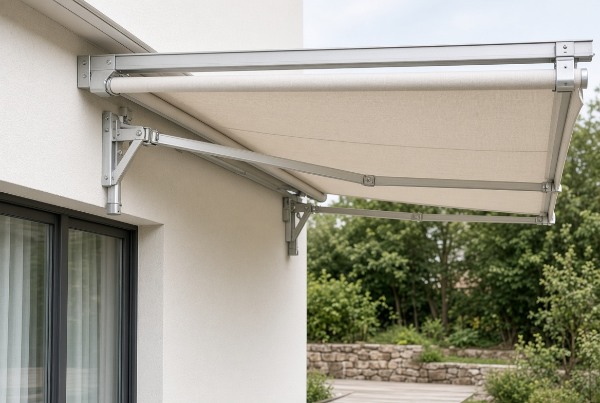

بالنسبة لمظلات المركبات الترفيهية، ومظلات الفناء القابلة للسحب، وهياكل الظل القابلة للطي، والتطبيقات المماثلة، عادةً ما يكون استكشاف الأخطاء وإصلاحها أسهل عند مراعاة الحركة الكاملة. إن النظر إلى مكان ظهور المشكلة، ومتى يحدث الصوت، وكيفية وضع الأسطوانة داخل المجموعة يمكن أن يوفر أدلة مفيدة قبل تحديد قطعة بديلة.
ابدأ بالأعراض، وليس الجزء البديل
عندما تبدأ المظلة في التصرف بشكل مختلف، فإن الخطوة الأولى هي فهم ما تغير بالضبط. قد يكون للنظام الذي يصبح من الصعب تحريكه تدريجيًا سببًا مختلفًا عن ذلك الذي يصدر صوت نقر مفاجئ. وبالمثل، فإن المقاومة عبر مسار الحركة بأكمله يمكن أن تشير إلى منطقة مختلفة عن المقاومة التي تظهر فقط عندما تصل المظلة إلى موضع معين.
تتعرض المظلات الخارجية للغبار والرطوبة والتغيرات في درجات الحرارة وأوراق الشجر والظروف البيئية العامة. تضع الحركة المنتظمة أيضًا ضغطًا متكررًا على المكونات الدوارة والانزلاقية. مع مرور الوقت، يمكن أن تؤثر هذه العوامل على طريقة عمل مجموعة الأسطوانة.
بدلاً من إزالة الأسطوانة على الفور، راقب الآلية أثناء تحركها وحاول تحديد النمط.
ابحث عن التغييرات في الحركة
إذا تحركت المظلة بسلاسة عند نقطة ما وأصبحت صعبة عند نقطة أخرى، انتبه إلى هذا القسم المحدد. قد تكون المشكلة المحلية مرتبطة بالدليل أو بسطح التلامس بدلاً من الأسطوانة بأكملها.
إذا كانت الحركة تبدو صعبة طوال العملية، فقد تستحق الأسطوانة أو المحور أو المحمل أو الجلبة أو ترتيب التثبيت فحصًا دقيقًا.
وهذا لا يوفر تشخيصًا محددًا، ولكنه يعطي الفحص اتجاهًا أكثر فائدة.
لماذا تصدر أسطوانة المظلة ضوضاء؟
تعد الضوضاء أحد أسهل الأعراض التي يمكن ملاحظتها، ولكن يمكن أن يكون لها عدة أسباب محتملة. إن نوع الصوت ومتى يظهر ومن أين يأتي كلها تفاصيل مفيدة.
قد يأتي صوت صرير خفيف من التلامس بين الأسطح المتحركة أو التلوث أو الاتصال الدوار الذي يحتاج إلى فحص. قد يشير صوت الطحن الخشن إلى تآكل العجلة أو المحور أو المحمل أو الجلبة. قد يرتبط صوت النقر المتكرر أحيانًا بمكون تثبيت أو بقسم معين من الدليل.
النقطة المهمة هي أن الصوت وحده لا يحدد المكون التالف.
| الأعراض الملحوظة | المناطق التي قد تحتاج إلى التفتيش |
|---|---|
| الصرير أثناء الحركة | عجلة، سطح تلامس، وصلة دوارة |
| صوت دوراني خشن | تحمل، جلبة، المحور، عجلة |
| النقر المتكرر | دليل، تركيب الأجهزة، الاتصال المحلي |
| زيادة المقاومة | الأسطوانة، الدليل، المحاذاة، الحطام |
| حركة غير متساوية | موضع الأسطوانة، التركيب، الدليل |
| تلف عجلة واضح | الأسطوانة والمكونات ذات الصلة |
يعد هذا مرجعًا لاستكشاف الأخطاء وإصلاحها وليس تشخيصًا ثابتًا لأن هياكل المظلات تختلف في البناء.
يمكن أن يكون الدليل جزءًا من المشكلة
الأسطوانة لا تعمل من تلقاء نفسها. فهو يتبع أو يلامس أو يدعم جزءًا آخر من الآلية، مما يعني أن حالة السطح المحيط يمكن أن تؤثر بشكل مباشر على الحركة.
يمكن للأدلة الخارجية جمع الغبار والحطام الصغير. يمكنهم أيضًا تطوير تآكل السطح أو تهجيرهم قليلاً بعد الاستخدام طويل الأمد. إذا لم يعد الدليل في الحالة المتوقعة من التصميم الأصلي، فحتى الأسطوانة الجديدة قد لا تتحرك على النحو المنشود.
فحص منطقة الاتصال
انظر إلى القسم الذي تتحرك فيه الأسطوانة أو تلامس الدليل. انتبه إلى الأوساخ المرئية، أو المواد الغريبة، أو علامات التآكل غير المعتادة، أو التلف، أو أي شيء قد يتداخل مع الحركة.
إذا أصبح من الصعب تشغيل المظلة في نفس الموقع في كل مرة، فإن هذا القسم يستحق اهتمامًا خاصًا. إن المشكلة التي تظهر بشكل متكرر في مكان واحد تستحق التحقيق قبل استبدال الأسطوانة.
هل يمكن أن يكون هيكل التركيب هو سبب الضوضاء؟
من السهل التغاضي عن منطقة التثبيت لأن الاهتمام يتجه بشكل طبيعي نحو العجلة نفسها.
ومع ذلك، فإن هيكل التثبيت يتحكم في موضع الأسطوانة. إذا أصبحت الدعامة مفككة أو مثنية أو مشردة، فقد يتم وضع العجلة بشكل مختلف داخل المجموعة. قد يؤثر هذا التغيير على كيفية اتصاله بالدليل وقد يؤدي إلى حدوث احتكاك أو ضوضاء إضافية.
أثناء الفحص، انظر إلى الدعامة والمحور ونقاط التثبيت والأجزاء المرئية الأخرى حول الأسطوانة. الهدف هو تحديد ما إذا كانت العجلة تتحرك لأنها مصممة للتحرك أو لأن هيكل التثبيت قد طور لعبًا غير مرغوب فيه.
هذا التمييز مهم عند تحديد ما إذا كان استبدال الأسطوانة مطلوبًا بالفعل.
كيف تبدو الأسطوانة البالية؟
التآكل ليس دائمًا دراماتيكيًا. قد تستمر الأسطوانة في التحرك بينما يتغير سطح التلامس تدريجيًا.
يمكن أن تشمل العلامات المرئية الشائعة التآكل غير المتساوي، أو تلف السطح، أو التشقق، أو التشوه، أو العلامات غير العادية حول عجلة القيادة. يمكن أن تشير الحركة المتزايدة حول المحور أو الوصلة الدوارة أيضًا إلى ضرورة فحص التجميع عن كثب.
المقارنة المفيدة هي النظر إلى أسطوانة أخرى مماثلة في نفس النظام عند توفرها. قد تساعد الاختلافات في حالة السطح أو حركته في تحديد المكون الذي تغير.
يجب أيضًا الاحتفاظ بالأسطوانة القديمة في حالة التفكير في استبدالها. حتى المكون البالي يمكن أن يوفر معلومات مفيدة حول البناء الأصلي.
يتطلب اختيار البديل أكثر من مجرد مطابقة الشكل
يمكن أن تبدو بكرتا المظلة متشابهتين في حين أنهما مخصصان لمجموعات مختلفة.
يؤثر ملف تعريف العجلة وترتيب المحور وهيكل التركيب والاتصال الدوار والعلاقة مع الدليل على التوافق. قد لا يزال البديل الذي يبدو صحيحًا في الصورة له ترتيب تركيب مختلف.
يصبح هذا أكثر أهمية عند التعامل مع المظلات القديمة، أو المعدات المخصصة، أو المكونات التي لا تحتوي على مرجع منتج يسهل التعرف عليه.
قبل تحديد مصدر بديل، قارن التجميع الكامل بدلاً من المظهر الخارجي للعجلة فقط.
المعلومات التي تساعد في تحديد مصادر الاستبدال
يمكن للمورد عادةً أن يفهم أحد المكونات بشكل أكثر وضوحًا عندما يتضمن الاستفسار مادة مرجعية عملية.
قد تتضمن المعلومات المفيدة ما يلي:
- صور الأسطوانة الأصلية من عدة زوايا.
- صورة توضح تركيب الأسطوانة .
- صور الدليل أو المسار.
- ان existing drawing, if available.
- معلومات حول كيفية استخدام الأسطوانة.
- تفاصيل حول ما إذا كان المتطلب هو الاستبدال أو إنتاج OEM.
- عينة مادية عندما يتم تخصيص المكون.
والغرض من ذلك ليس إنشاء أوراق غير ضرورية. إنه ببساطة إعطاء الشركة المصنعة معلومات كافية لفهم ما يجب على المكون القيام به.
ماذا لو لم يتم العثور على الجزء الأصلي؟
هذا الوضع شائع مع المعدات القديمة. قد تظل المظلة في الخدمة بينما لم يعد المكون الأصلي متاحًا من خلال قناة التوريد السابقة.
عندما لا يكون هناك مرجع للمنتج، يمكن أن تصبح العينة المادية مفيدة بشكل خاص.
يمكن أن توفر العينة معلومات حول العجلة وترتيب التركيب وموضع المحور والإنشاء العام. يمكن لصور الجزء المثبت أن توفر سياقًا إضافيًا حول كيفية تفاعل المكون مع البنية المحيطة.
للحصول على بديل مخصص، يمكن أن تشكل هذه المعلومات الأساس لمناقشة عينة جديدة قبل الإنتاج المنتظم.
يجب أن يسير الاستبدال واستكشاف الأخطاء وإصلاحها معًا
قد يؤدي استبدال الأسطوانة البالية دون التفكير في سبب اهتراءها أحيانًا إلى مشكلة أخرى لاحقًا.
لنفترض أن العجلة تظهر تآكلًا غير متساوٍ. يجدر التحقق مما إذا كان الدليل به مشكلة. إذا تحركت الأسطوانة خارج موضعها، فافحص هيكل التثبيت. إذا استمرت المجموعة في إصدار الضوضاء بعد تغيير العجلة، فانظر إلى المكونات المحيطة بدلاً من افتراض أن الجزء الجديد هو المسؤول.
هذا لا يعني أن كل مشكلة في الأسطوانة تتطلب إصلاحًا شاملاً للنظام. إنه يعني ببساطة أنه ينبغي النظر في المكون ضمن بيئة العمل الخاصة به.
روتين فحص بسيط لبكرات المظلة
لا يجب أن يكون الفحص العملي معقدًا.
1. راقب المظلة
حرك النظام بعناية ولاحظ ما إذا كانت المشكلة تظهر أثناء التمديد أو التراجع أو كليهما.
2. حدد موقع المشكلة
تحديد ما إذا كانت الضوضاء أو المقاومة تحدث طوال الحركة أو في منطقة معينة.
3. افحص الأسطوانة
ابحث عن التلف المرئي أو التآكل غير المتساوي أو التلوث أو الحركة غير العادية.
4. تحقق من الدليل
افحص سطح التلامس بحثًا عن أي حطام أو تلف أو أي شيء قد يتداخل مع العجلة.
5. قم بمراجعة نقطة التثبيت
تحقق مما إذا كانت الأسطوانة تظل في موضعها الصحيح وما إذا كان هيكل التثبيت يبدو آمنًا.
6. احتفظ بالمكون الأصلي
إذا كانت هناك حاجة إلى استبدال، فاحتفظ بالأسطوانة القديمة كمرجع كلما أمكن ذلك.
يساعد هذا التسلسل في فصل مشكلة الأسطوانة عن المشكلات الموجودة في أماكن أخرى في الآلية.
عندما تكون العينة مفيدة للتصنيع المخصص
قطع الغيار القياسية ليست مناسبة دائمًا لأنظمة المظلات القديمة أو المخصصة. وفي هذه الحالات، يمكن استخدام المكون الأصلي كمرجع للتصنيع.
يجوز للشركة المصنعة مراجعة العينة المادية مع الصور الفوتوغرافية أو الرسومات لفهم الهيكل المطلوب. بمجرد تأكيد مفهوم الاستبدال، يمكن إنتاج عينة للتقييم قبل الانتقال إلى الطلبات المتكررة.
يمكن أن يكون هذا النوع من العمليات مفيدًا للموزعين وشركات الإصلاح ومصنعي المعدات الذين يحتاجون إلى إمداد متكرر لأسطوانة معينة بدلاً من استبدال واحد.
بكرة Hune لتطبيقات أسطوانة المظلة
هون بكرة يعمل مع مكونات الأسطوانة والبكرة للتطبيقات الميكانيكية ويدعم متطلبات الاستبدال والمصادر المخصصة.
بالنسبة لمشروع أسطوانة المظلة، يمكن للعملاء تقديم عينة أو رسم أو صور فوتوغرافية للمكون المثبت. يمكن استخدام هذه المعلومات لمناقشة بناء العجلة وترتيب التركيب والاتصال الدوار ومتطلبات التطبيق.
بالنسبة لمشاريع تصنيع المعدات الأصلية والطلبات المتكررة، يمكن أيضًا الاحتفاظ بالعينات المعتمدة والمراجع الفنية كمراجع للمنتج للإنتاج المستقبلي. يعتمد نهج التصنيع الفعلي على تصميم المكونات ومتطلبات العميل.
بعض الأشياء التي يجب التحقق منها قبل الطلب
قبل تقديم طلب للحصول على أسطوانة بديلة، من المفيد فحص المجموعة المحيطة مرة أخرى. تأكد من عدم إعاقة الدليل بشكل واضح، وعدم تحرك نقطة التثبيت، وأن العجلة القديمة تظهر عليها فعليًا علامات التآكل أو التلف.
إذا كان المكون الأصلي متاحًا، فالتقط عدة صور واحتفظ به كمرجع. عندما يتم تخصيص الجزء، فإن تقديم العينة المادية يمكن أن يجعل مناقشة المصادر أكثر وضوحًا.
بالنسبة للشركات التي تشتري بكرات المظلات على دفعات، فإن الاحتفاظ بعينة معتمدة ووثائق المنتج الأساسية يمكن أن يسهل أيضًا إدارة الطلبات المتكررة في المستقبل.
فهم المشكلة يجعل الاستبدال أسهل
لا تنتج مشكلات تجميع أسطوانة المظلة دائمًا عن الأسطوانة نفسها. يمكن أيضًا أن تأتي الضوضاء والمقاومة والحركة غير المتساوية من الدليل أو هيكل التثبيت أو المحور أو المحمل أو الجلبة أو التلوث أو المحاذاة داخل النظام.
يتمثل النهج الأكثر عملية في ملاحظة الآلية الكاملة أولاً ثم تضييق نطاق الفحص نحو المكون الذي يبدو أنه يسبب التغيير. عندما يكون الاستبدال ضروريًا، يمكن أن توفر الأسطوانة الأصلية وصور التثبيت والرسومات المتاحة مراجع مفيدة لتحديد الجزء المطلوب أو تطويره.
بالنسبة لمظلات المركبات الترفيهية وأنظمة التظليل القابلة للسحب والتطبيقات الخارجية الأخرى، قد تكون الأسطوانة مكونًا صغيرًا نسبيًا، لكن علاقتها بالآلية المحيطة مهمة. إن فهم هذه العلاقة قبل طلب بديل يمكن أن يجعل استكشاف الأخطاء وإصلاحها وتحديد المصادر والإنتاج المستقبلي أسهل بكثير.
