أنواع البكرات المحملة: دليل المقارنة والاختيار الكامل

تلعب البكرات المحامل دورًا حاسمًا في الأنظمة الميكانيكية الحديثة من خلال ضمان نقل الطاقة بسلاسة، والتحكم الدقيق في الحركة، والتعامل الموثوق مع الحمل. على عكس البكرات التقليدية، التي تعتمد فقط على تصميم الأخدود، فإن بكرات المحمل تدمج محملًا متدحرجًا في القلب. يعمل هذا المزيج على تقليل الاحتكاك بشكل كبير، وتحسين كفاءة الدوران، وإطالة عمر خدمة النظام بأكمله.

في أنظمة النقل، تقلل بكرات المحمل من تآكل الأحزمة مع الحفاظ على المحاذاة الدقيقة، مما يقلل من وقت التوقف عن العمل واستهلاك الطاقة. في آلات CNC ومعدات التشغيل الآلي، تعمل على تعزيز الدقة من خلال توفير توجيه خطي أو دوراني مستقر، مما يسمح بأداء متسق حتى في ظل التشغيل عالي السرعة أو المستمر. في الصناعات الثقيلة مثل التعدين والزراعة والبناء، تعمل البكرات الحاملة على تحسين توزيع الأحمال، مما يضمن قدرة الآلات على العمل في ظل ظروف صعبة دون حدوث عطل مبكر.

تمتد أهمية تحمل البكرات إلى ما هو أبعد من الأداء الفني؛ كما أنها تؤثر على كفاءة التكلفة والسلامة. ومن خلال تقليل الاحتكاك والمقاومة الميكانيكية، فإنها تقلل من استهلاك الطاقة وتوليد الحرارة، مما يؤدي إلى انخفاض تكاليف التشغيل. وفي الوقت نفسه، يؤدي التشغيل الأكثر سلاسة إلى تقليل مستويات الاهتزاز والضوضاء، الأمر الذي لا يحمي المعدات فحسب، بل يخلق أيضًا بيئة عمل أكثر أمانًا وراحة.

نظرًا لأن الصناعات تطالب بشكل متزايد بحلول عالية الأداء ومنخفضة الصيانة، فقد أصبحت بكرات المحمل مكونًا أساسيًا في التصميم الميكانيكي. إنها تمثل التوازن بين الدقة الهندسية، والمتانة، وكفاءة الطاقة، وهي الصفات التي تعتبر ضرورية في المشهد الصناعي التنافسي اليوم.

ما هي بكرة تحمل؟

بكرة المحمل هي بكرة متخصصة مجهزة بمحمل دوار داخلي يسمح لعجلة البكرة بالدوران بأقل قدر من الاحتكاك حول محورها. من الناحية الهيكلية، يتكون من ثلاثة أجزاء رئيسية:

بكرة الأخدود - المسار أو القناة (على شكل حرف V أو على شكل حرف U أو مسطحة أو مستديرة) التي توجه الحزام أو الحبل أو الكابل.
تحمل الأساسية – عادة محمل كروي ذو أخدود عميق، أو محمل إبرة، أو محمل أسطواني يتيح دورانًا سلسًا ومنخفض المقاومة.
مادة البكرة - عادةً ما يكون الفولاذ المقاوم للصدأ أو الألومنيوم أو البلاستيك الهندسي، ويتم اختياره بناءً على متطلبات الحمل والظروف البيئية واعتبارات التكلفة.

ما هي الأنواع المختلفة من البكرات المحملة؟

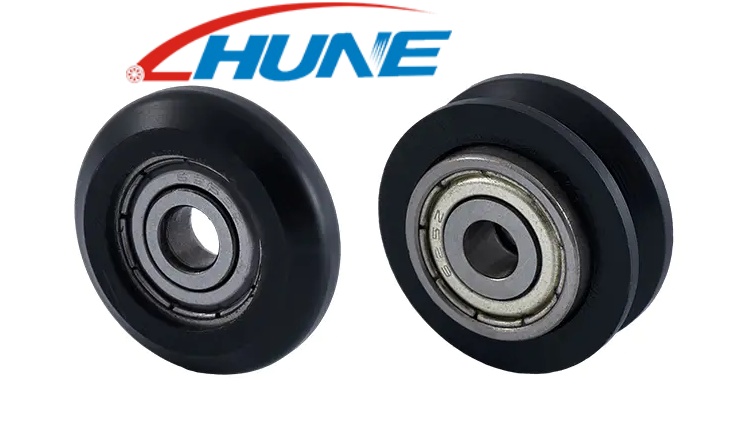

1. بكرة تحمل على شكل حرف V
ال بكرة تحمل على شكل حرف V يتميز بأخدود ذو جوانب بزاوية تتراوح عادة بين 60 درجة و90 درجة، مما يضمن بقاء الأحزمة أو الكابلات في مكانها بشكل آمن. يعمل هذا التصميم على تحسين المحاذاة وتقليل الانزلاق وتوزيع الحمل بالتساوي على سطح البكرة. تُستخدم البكرات على شكل حرف V على نطاق واسع في الناقلات وآلات CNC والمصاعد ومعدات اللياقة البدنية حيث يكون التوجيه الدقيق للحزام أمرًا بالغ الأهمية.

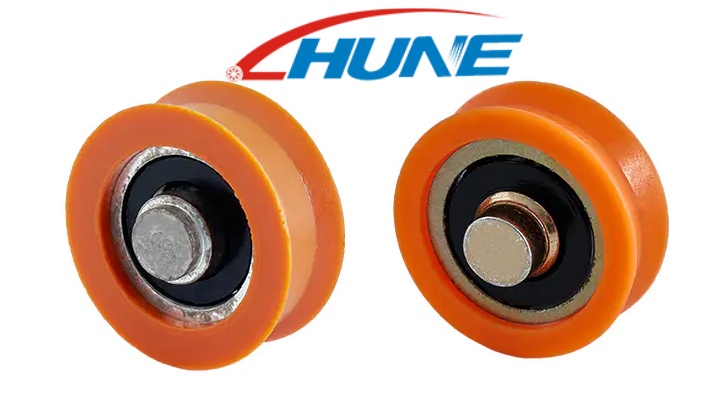

2. بكرة تحمل على شكل حرف U
ال بكرة على شكل حرف U يحتوي على أخدود دائري يوفر دعمًا لطيفًا للحبال أو الكابلات أو الأحزمة ذات المقطع الدائري. يقلل تصميمه من التآكل والاحتكاك، مما يوفر توجيهًا أكثر سلاسة من الأخاديد الأكثر حدة. تعتبر البكرات على شكل حرف U مثالية لأنظمة الحبال السلكية، والأبواب المنزلقة، ومسارات الستائر، والتطبيقات الأخرى التي تتطلب معالجة مستقرة ومرنة.

3. بكرة تحمل مسطحة
تتكون البكرات المسطحة من سطح أملس غير محزز، مما يجعلها متعددة الاستخدامات وسهلة التصنيع. إنها مناسبة للأحزمة أو الأشرطة المسطحة ولكنها توفر قبضة أقل مقارنة بالتصميمات على شكل V أو U. تُستخدم البكرات المسطحة بشكل شائع في الناقلات الخفيفة، وآلات النسيج، والأجهزة الصغيرة التي لا تتطلب دقة عالية أو أحمال ثقيلة.

4. بكرة تحمل مستديرة
ال round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. بكرات تحمل مخصصة وخاصة
بالنسبة للتطبيقات ذات المتطلبات الفريدة، تم تصميم بكرات المحامل المخصصة لتلبية الحمل أو السرعة أو الظروف البيئية المحددة. يوفر المصنعون حلول OEM/ODM، مما يسمح بإجراء تعديلات في هندسة الأخدود ونوع المحمل واختيار المواد. تعتبر البكرات ذات المحامل الخاصة شائعة في الروبوتات عالية السرعة، والمعدات الطبية الدقيقة، والآلات الصناعية الثقيلة، والبيئات الخارجية أو القاسية. تشمل الابتكارات مركبات خفيفة الوزن، ومحامل محكمة الغلق أو محمية، وتصميمات تشغيل صامتة، ومواد صديقة للبيئة لتعزيز الأداء والمتانة والاستدامة.

كيف يمكن مقارنة أنواع البكرات المختلفة؟

بكرة تحمل على شكل حرف V

ميزات التصميم
تحتوي البكرات ذات المحمل على شكل V على أخدود بزاوية تتراوح عادة بين 60 درجة و90 درجة، وهي مصممة لتثبيت الأحزمة في مكانها بقوة. تضمن الهندسة اتصالًا قويًا بالحزام، مما يقلل من الحركة الجانبية والانزلاق.

المزايا

محاذاة حزام ممتازة وقبضة
كفاءة عالية في نقل الطاقة
تقليل تآكل الأحزمة بسبب الارتباط المستقر
مناسبة للتطبيقات عالية السرعة وعالية التحميل

القيود والتطبيقات

قد يمارس ضغطًا جانبيًا على الأحزمة إذا كانت محاذاة بشكل غير صحيح
ليست مثالية للحبال السميكة أو المرنة جدًا
يشيع استخدامها في أنظمة النقل وآلات CNC والمصاعد ومعدات اللياقة البدنية

بكرة تحمل على شكل حرف U

ميزات التصميم
ال U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

المزايا

توجيه مستقر للكابلات والحبال
تقليل الاحتكاك والتشوه
عملية هادئة مناسبة للتطبيقات الحساسة

القيود والتطبيقات

أقل ملاءمة للأحزمة المسطحة أو التشغيل عالي السرعة جدًا
يتم تطبيقه على نطاق واسع في أنظمة رفع الحبال السلكية، والأبواب المنزلقة، ومسارات الستائر، والناقلات صغيرة الحجم

بكرة تحمل مسطحة

ميزات التصميم
تتكون البكرات المسطحة من سطح أملس بدون أخاديد، مما يوفر حلاً بسيطًا ومتعدد الاستخدامات للأحزمة والأشرطة المسطحة.

المزايا

متعددة الاستخدامات ومتوافقة مع أنواع الأحزمة المتعددة
سهلة التصنيع والصيانة
خفيفة الوزن وفعالة من حيث التكلفة

القيود والتطبيقات

قبضة محدودة، وزيادة خطر الانزلاق
ليست مثالية للأنظمة ذات عزم الدوران العالي أو الدقة
شائع في الناقلات الخفيفة وآلات النسيج والأجهزة المنزلية

بكرة تحمل مستديرة

ميزات التصميم
تتميز البكرات المستديرة بأخدود دائري مصمم خصيصًا لقطر الأحزمة أو الحبال المستديرة. وهذا يضمن مشاركة متسقة ودورانًا سلسًا ومنخفض المقاومة.

المزايا

تشغيل سلس للأحمال الخفيفة إلى المتوسطة
تصميم مدمج مناسب لتطبيقات المساحة المحدودة
تقليل التآكل على الأحزمة المستديرة

القيود والتطبيقات

ليست مثالية للأحزمة المسطحة أو العمليات الثقيلة
يشيع استخدامها في المعدات المكتبية والناقلات المدمجة وأنظمة التشغيل الآلي

بكرات تحمل مخصصة وخاصة

ميزات التصميم
تم تصميم بكرات المحامل المخصصة لتلبية متطلبات تشغيلية محددة، بما في ذلك الحمل أو السرعة أو البيئة أو نوع الحزام. تتيح خدمات OEM/ODM للمصنعين تقديم حلول مصممة خصيصًا.

المزايا

الأمثل لتلبية الاحتياجات الصناعية المحددة
يمكن دمج محامل مختومة أو محمية للبيئات القاسية
خيارات للمواد خفيفة الوزن، أو صامتة، أو صديقة للبيئة

التطبيقات والابتكارات

الروبوتات عالية السرعة، والمعدات الطبية الدقيقة، والآلات الصناعية الثقيلة
البيئات الخارجية أو المتربة ذات الطبقات الواقية المتخصصة
تصميمات مستدامة باستخدام مواد قابلة لإعادة التدوير أو مركبة

العوامل الرئيسية التي يجب مراعاتها عند اختيار بكرة المحمل

سعة التحميل
ال bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

سرعة التشغيل
تتطلب التطبيقات عالية السرعة بكرات تحافظ على الثبات مع تقليل توليد الحرارة والاحتكاك. يؤثر تصميم البكرة، وهندسة الأخدود، ونوع المحمل على سرعة التشغيل القصوى. يضمن اختيار بكرة مصنفة وفقًا لسرعة نظامك التشغيل السلس والآمن.

التحكم في الضوضاء والاهتزازات
يمكن أن تشير الضوضاء والاهتزازات المفرطة إلى اختلال المحاذاة أو نقل الطاقة غير الفعال. تعمل بكرات المحمل ذات الأخاديد المصممة بدقة والمحامل عالية الجودة على تقليل الضوضاء والاهتزازات أثناء التشغيل، مما يخلق بيئة عمل أكثر أمانًا وراحة. وهذا مهم بشكل خاص للآلات الداخلية، والأجهزة المنزلية، والمعدات الدقيقة.

المتانة وعمر الخدمة
تؤثر جودة المواد ونوع المحمل والبنية على عمر خدمة البكرة. يتم استخدام الفولاذ المقاوم للصدأ وسبائك الألومنيوم والبلاستيك المقوى بشكل شائع لتعزيز المتانة. يمكن للمحامل المختومة أو المحمية أيضًا إطالة العمر عن طريق منع التلوث من الغبار أو الرطوبة أو الحطام.

الظروف البيئية (الغبار، الماء، درجة الحرارة)
ال operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

التكلفة مقابل توازن الأداء
في حين أن البكرات عالية الأداء غالبًا ما تأتي بسعر أعلى، فإن اختيار بكرة توازن بين التكلفة والوظيفة أمر ضروري. قد يؤدي الإفراط في المواصفات إلى زيادة التكاليف دون داع، في حين أن نقص المواصفات يؤدي إلى مخاطر الصيانة المتكررة وتوقف التشغيل. قم بتقييم التكلفة الإجمالية للملكية، بما في ذلك الصيانة والاستبدال، عند اتخاذ قرارك.

لماذا تختار هون البكرة؟

متخصصة في إنتاج محامل مصغرة عالية الجودة، ومحامل متوسطة الحجم، ومحامل مخصصة غير قياسية، ومجموعة واسعة من بكرات الأجهزة. تشتمل مجموعة منتجاتها على بكرات القولبة بالحقن، والبكرات المعلقة، وسلاسل البكرات المتخصصة الأخرى المصممة للتطبيقات الصناعية المتنوعة.

تستخدم منتجات Hune Pulley على نطاق واسع في:

الأجهزة المنزلية – ضمان التشغيل السلس والموثوقية على المدى الطويل في المحركات والمراوح والأجهزة المنزلية
الأبواب والنوافذ - توفر حركة هادئة ومستقرة وفعالة لآليات الانزلاق والدحرجة
المعدات الميكانيكية - دعم الناقلات الصناعية وأنظمة التشغيل الآلي والآلات الخفيفة

لماذا تبرز Hune Pulley:

الخبرة في حلول البكرات المخصصة وغير القياسية والمصممة خصيصًا لتلبية احتياجات الصناعة المحددة
الالتزام بالمواد المتينة والمحامل الدقيقة لتعزيز العمر الافتراضي
إمكانية التطبيق العالمي في مختلف البيئات الصناعية والتجارية والسكنية
قدرات OEM/ODM لدعم التصاميم المتخصصة والمبتكرة

يضمن اختيار Hune Pulley أداءً موثوقًا، وتقليل الصيانة، وحلاً طويل الأمد لمجموعة واسعة من التطبيقات الصناعية والمنزلية.
