قد تبدو العربة الخارجية القابلة للطي بسيطة عند النظر إليها كمنتج نهائي. ومع ذلك، تحت هذا المظهر البسيط، يجب أن تعمل العديد من الأجزاء المتحركة معًا. يتم فتح الإطار وإغلاقه، وتتحرك أقسام معينة بالنسبة لبعضها البعض، وتحتاج بعض المكونات إلى التدوير مع البقاء في موضعها الصحيح.
يمكن أن تلعب البكرات دورًا مهمًا في هذه الآليات. اعتمادًا على التصميم، فإنها قد تدعم الحركة، أو توجه قسمًا متحركًا، أو تعمل معًا مع المحمل والعمود كجزء من مجموعة دوارة مدمجة.
وهذا يجعل تصميم الأسطوانة اعتبارًا ميكانيكيًا وليس مجرد مسألة اختيار عجلة. الإطار المحيط، وترتيب المحمل، وطريقة التركيب، وسطح التلامس، ومسار الطي كلها لها علاقة مباشرة بكيفية عمل الأسطوانة.
بالنسبة للمصنعين الذين يقومون بتطوير معدات خارجية قابلة للطي، فإن فهم هذه العلاقة يمكن أن يجعل تطوير المكونات أسهل ويساعد على تجنب المشكلات أثناء التجميع والاختبار.
أين تستخدم البكرات في آليات الطي؟
يعتمد الموضع الدقيق للأسطوانة على هيكل المنتج.

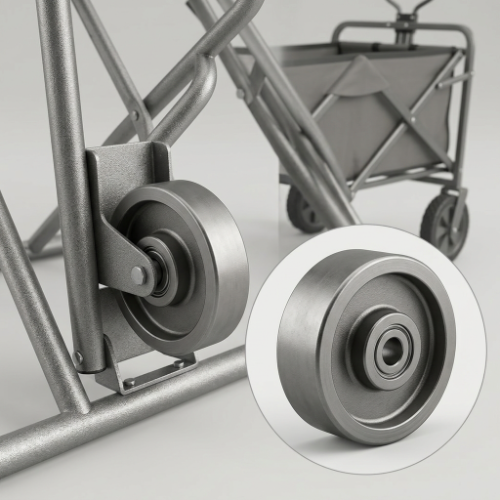

في العربة الخارجية القابلة للطي، يمكن دمج الأسطوانة في نقطة دعم متحركة، أو هيكل توجيه، أو مجموعة دوارة. يمكن توصيله بعمود ومحمل، أو تثبيته داخل حامل، أو وضعه مقابل مكون آخر يحتاج إلى حركة يمكن التحكم فيها.
قد تتضمن مجموعة الأسطوانة الأساسية ما يلي:
- جسم الأسطوانة
- تحمل
- رمح أو المحور
- قوس التثبيت
- إطار متحرك
- سطح الاتصال أو التوجيه
كل جزء له وظيفته الخاصة، ولكن الأجزاء تحتاج إلى العمل معًا.
على سبيل المثال، يحدد جسم الأسطوانة كيفية ملامسته لسطح التزاوج. المحمل يدعم الدوران. يحافظ العمود على المكون الدوار في موضعه، بينما يقوم الدعامة بتوصيل المجموعة بالآلية الأكبر.
تغيير جزء واحد يمكن أن يؤثر على الأجزاء الأخرى.
ولهذا السبب لا ينبغي تقييم الأسطوانة إلا من خلال النظر إلى شكلها الخارجي.
ماذا تفعل الأسطوانة داخل الآلية؟
لا يوجد دور واحد لكل بكرة.
تعتمد وظيفتها على مكان تثبيتها ونوع الحركة التي تتطلبها الآلية.
دعم الحركة
يمكن أن توفر الأسطوانة اتصالًا متدحرجًا بين جزأين يحتاجان إلى التحرك بالنسبة لبعضهما البعض.
بالمقارنة مع الاتصال المنزلق المباشر، يمكن أن يغير الاتصال المتداول طريقة التعامل مع المقاومة داخل التجميع. يمكن أن يكون هذا مفيدًا عند تكرار الحركة بانتظام.
توجيه قسم متحرك
يمكن أن تساعد الأسطوانة أيضًا في الحفاظ على المكون المتحرك ضمن المسار المقصود.
يمكن العثور على هذا النوع من الترتيب حيث يحتاج قسم الإطار أو جزء الدعم أو أي عنصر هيكلي آخر إلى التحرك مع البقاء محاذيًا لسطح الدليل.
الحفاظ على الاتصال الخاضع للرقابة
في بعض الآليات، تحافظ الأسطوانة على مكونين في اتصال متحكم به مع تغير موضع الهيكل.
يصبح شكل الأسطوانة وموضع تركيبها مهمًا. إذا لم يكن أي منهما مناسبًا، فقد يصبح الاتصال غير متساوٍ أثناء الحركة.
العمل كجزء من الجمعية الدورية
عند دمجها مع المحمل والعمود، تصبح الأسطوانة جزءًا من مجموعة دوارة كاملة.
تكون الأسطوانة الخارجية مرئية، لكن ترتيب المحمل الداخلي لا يقل أهمية عن كيفية أداء المكون.
لماذا يهم المحمل؟
غالبًا ما تكون الأسطوانة والمحمل متصلين بشكل وثيق.
توفر الأسطوانة الهيكل الدوار الخارجي، بينما يسمح المحمل بالتحكم في الدوران حول العمود أو المحور. يجب أن يتطابق التوافق بين هذه الأجزاء مع مساحة التثبيت المتاحة وحركة الآلية.
قد يلزم إعادة النظر في عدة عوامل:
- تحمل position
- ترتيب رمح
- المساحة المتوفرة
- هيكل الأسطوانة
- طريقة التركيب
- الحركة المنتظرة
- بيئة التشغيل
وهذا مهم بشكل خاص في آليات الطي المدمجة.
قد تكون هناك مساحة صغيرة جدًا حول مجموعة الأسطوانة، لذلك لا يمكن تحديد المحمل ببساطة بعد تصميم كل شيء آخر بالفعل.
النهج الأكثر عملية هو النظر في الأسطوانة والمحمل معًا خلال مرحلة التطوير المبكرة.
كيف يؤثر ملف تعريف الأسطوانة على الحركة؟
يحدد الشكل الخارجي للأسطوانة كيفية تفاعلها مع السطح المحيط بها.
تعمل الأسطوانة ذات منطقة الاتصال المسطحة نسبيًا بشكل مختلف عن تلك المصممة بأخدود أو حافة أو شكل آخر.
قد يؤثر الملف الشخصي على:
- موقف الاتصال
- التوجيه
- الاستقرار
- اتجاه الحركة
- التفاعل السطحي
- التخليص المتاح
بالنسبة لآلية الطي، يعتمد الوضع الصحيح على ما تفعله الأسطوانة بالفعل.
إذا كان يدعم قسمًا متحركًا، فيجب أن يتطابق سطح الاتصال الخاص به مع تلك الحركة. إذا كان يتبع دليلاً، فقد يحتاج ملف التعريف إلى العمل مع بنية الدليل.
ولهذا السبب فإن مجرد استبدال إحدى الأسطوانات بأخرى تبدو مشابهة قد يؤدي في بعض الأحيان إلى حدوث مشكلات غير متوقعة.
ماذا يحدث للأسطوانة عندما يطوى الإطار؟
يعد إجراء الطي جزءًا مهمًا من التصميم.
عندما تكون العربة مفتوحة، قد يكون للأسطوانة مساحة كبيرة حولها. عندما يبدأ الإطار في الطي، يتغير موضع الأسطوانة بالنسبة للمكونات القريبة.
قد يقترب من:
- أنابيب الإطار
- مفصلات
- بين قوسين
- مهاوي
- دعم الأسلحة
- مكونات متحركة أخرى
وبالتالي تحتاج الأسطوانة إلى خلوص كافٍ طوال الحركة بأكملها.
التحقق من الوضع المفتوح فقط لا يكفي.
قد يلمس المكون الذي يتم تركيبه بشكل صحيح أثناء التشغيل العادي جزءًا آخر عندما يكون الإطار مطويًا جزئيًا. في بعض الحالات، حتى كمية صغيرة من التداخل يمكن أن تؤثر على عملية الطي.
لهذا السبب، يجب فحص الأسطوانة أثناء تحرك الآلية خلال مسار التشغيل الكامل.
هل البيئة الخارجية مهمة؟
نعم، خاصة عندما تتعرض الأسطوانة للبيئة المحيطة.
قد تواجه المعدات الخارجية الغبار والأوساخ والرطوبة والعشب والجزيئات السائبة والظروف الجوية المتغيرة. يعتمد المستوى الفعلي للتعرض على كيفية ومكان استخدام العربة.
لذلك قد يلزم أخذ مجموعة الأسطوانة في الاعتبار فيما يتعلق بما يلي:
- الرطوبة
- الغبار والأوساخ
- التلوث السطحي
- التنظيف
- شروط التخزين
- تردد الحركة
قد يكون للأسطوانة المستخدمة في بيئة نظيفة نسبيًا متطلبات مختلفة عن تلك التي تتعرض لمسارات الحديقة أو الأسطح الخارجية الأخرى بشكل منتظم.
وينطبق الشيء نفسه على ترتيب تحمل.
عندما يتم التعامل مع الأسطوانة والمحمل كتجميع كامل، يمكن مراعاة الظروف البيئية في وقت مبكر من عملية التصميم.
كيف تؤثر طريقة التركيب على الأسطوانة؟
تحتاج الأسطوانة إلى اتصال ثابت بالهيكل المحيط.
تحدد طريقة التثبيت مكان وضع الأسطوانة وكيفية دورانها وكيفية نقل القوى إلى الإطار.
قد يؤدي القوس الضيق إلى تقييد المساحة المتاحة. قد يتطلب موضع عمود معين ترتيبًا معينًا للمحمل. قد يحد المفصل القابل للطي أيضًا من كيفية تثبيت الأسطوانة.
وهذا يعني أنه يجب على الشركات المصنعة مراجعة هيكل التثبيت قبل اتخاذ قرار بشأن المكون القياسي.
قد تتضمن المعلومات المفيدة ما يلي:
- موقع التركيب
- هيكل القوس
- موقف رمح
- التخليص المتاح
- سطح الاتصال
- اتجاه الحركة
- مسار للطي
يمكن أن تساعد هذه التفاصيل في تحديد ما إذا كانت الأسطوانة الموجودة ستناسب الآلية أو ما إذا كان ينبغي النظر في تصميم معدل.
لماذا يجب تطوير الأسطوانة والإطار معًا؟
من المغري اختيار الأسطوانة أولاً والعمل على الهيكل المحيط بعد ذلك.
قد يصبح هذا النهج صعبًا عندما تكون الآلية مدمجة.
قد يؤدي التغيير في الإطار إلى تغيير المساحة المتاحة للأسطوانة. قد يؤثر تحريك الدعامة على موضع العمود. قد يؤدي تغيير زاوية الطي إلى تقريب الأسطوانة من مكون آخر.
العلاقة تعمل في كلا الاتجاهين.
يمكن أن تؤثر الأسطوانة على تصميم الإطار، بينما يمكن للإطار أن يضع قيودًا على الأسطوانة.
بالنسبة لتطوير OEM، غالبًا ما يكون من العملي أكثر النظر في هذه المكونات معًا من البداية.
يكون هذا مفيدًا بشكل خاص عندما يكون المنتج ذو هيكل قابل للطي غير عادي أو مساحة تثبيت محدودة.
متى تستحق الأسطوانة المخصصة النظر فيها؟
قد تكون الأسطوانة القياسية مناسبة عندما يكون شكلها وترتيب المحمل وهيكل التثبيت متطابقًا بالفعل مع التطبيق.
لكن بعض الآليات لا توفر هذه المرونة.
يمكن أخذ الأسطوانة المخصصة بعين الاعتبار عندما تحتاج الشركة المصنعة إلى حل ما يلي:
- مساحة التثبيت محدودة
- هيكل تركيب غير عادي
- ترتيب رمح معين
- ملف تعريف جهة اتصال معين
- متطلبات تحمل الحالية
- إزالة قابلة للطي
- هيكل دليل غير قياسي
لا يعني التخصيص دائمًا إعادة تصميم المكون بأكمله.
اعتمادًا على التطبيق، قد يركز التطوير على جسم الأسطوانة، أو قسم التثبيت، أو ترتيب المحامل، أو أي جزء آخر من التجميع.
النقطة المهمة هي أن المكون تم تطويره حول المتطلبات الميكانيكية الفعلية.
ما هي المعلومات التي ينبغي توفيرها للتطوير المخصص؟
الوصف الواضح للتطبيق يمكن أن يجعل التواصل أسهل بكثير.
يمكن للمصنعين توفير:
رسومات المنتج
تساعد الرسومات في إظهار منطقة التثبيت المتاحة والعلاقة بين الأسطوانة والمكونات المحيطة.
العينات الموجودة
إذا كانت الأسطوانة مستخدمة بالفعل، فإن إرسال عينة يمكن أن يسهل فهم هيكلها وطريقة تركيبها.
صور
صور of the complete mechanism can show details that may not be obvious from a basic drawing.
معلومات الحركة
يجب أن يفهم المورد كيفية تحرك الأسطوانة أثناء التشغيل العادي والطي.
متطلبات تحمل
إذا كان هناك ترتيب تحمل معين موجود بالفعل، فيجب إدراجه في المناقشة.
الظروف البيئية
يمكن أن تساعد المعلومات حول التعرض الخارجي والغبار والرطوبة وظروف العمل العامة أيضًا في توجيه تصميم المكونات.
كلما كانت المعلومات أكثر اكتمالا، قل التخمين المطلوب أثناء التطوير.
ما أهمية اختبار العينات؟
قد تبدو الأسطوانة مناسبة للرسم ولكنها تتصرف بشكل مختلف بمجرد تركيبها.
يقدم التجميع الفعلي عوامل يصعب الحكم عليها من خلال المكون وحده.
تتفاعل الأسطوانة مع:
- تحمل
- رمح
- قوس
- الإطار
- سطح الدليل
- أجزاء متحركة أخرى
تضيف آلية الطي متغيرًا آخر لأن الموضع النسبي لهذه الأجزاء يتغير أثناء التشغيل.
يمكن أن يساعد اختبار العينة في تحديد مشكلات مثل:
- تصريح غير كاف
- اتصال غير متوقع
- سوء المحاذاة
- حركة غير متساوية
- المقاومة المفرطة
- تركيب غير متوافق
يتيح اختبار التجميع الفعلي للمصنعين فرصة إجراء التعديلات قبل الانتقال إلى إنتاج أكبر.
ما الذي يجب التحقق منه أثناء الاختبار؟
يجب أن يتجاوز الاختبار مجرد التحقق مما إذا كانت الأسطوانة تدور أم لا.
يمكن أن تشمل المراجعة العملية عدة مراحل.
تحقق من الوضع الطبيعي
تأكد من تثبيت الأسطوانة ومحاذاتها بشكل صحيح عندما تكون العربة مفتوحة.
تحقق من حركة الطي
حرك الإطار عبر مسار الطي الكامل وراقب التداخل.
تحقق من منطقة التركيب
ابحث عن الحركة بين الأسطوانة والعمود والمحمل والقوس.
التحقق من الأسطح المختلفة
إذا كان المنتج مخصصًا للاستخدام الخارجي، فإن الاختبار على الأسطح التمثيلية يمكن أن يوفر معلومات أكثر فائدة من الاختبار فقط على أرضية ورشة عمل ناعمة.
تحقق من الحركة المتكررة
يمكن أن يكشف الفتح والإغلاق والحركة المتكرر عن المشكلات التي قد لا تظهر أثناء الاختبار الأولي القصير.
الغرض من الاختبار ليس فقط التأكد من أن الأسطوانة تعمل. إنه للتأكد من أن التجميع الكامل يعمل على النحو المنشود.
هل يمكن تخصيص الأسطوانة حول محمل موجود؟
في بعض التطبيقات، قد يتم بالفعل تحديد ترتيب المحمل الحالي من خلال تصميم المنتج.
يمكن أن يضع ذلك متطلبات محددة على جسم الأسطوانة.
بدلاً من تغيير التجميع بأكمله، يمكن تطوير الأسطوانة حول المحمل الحالي وهيكل التثبيت، اعتمادًا على المتطلبات الميكانيكية.
يمكن أن يكون هذا النوع من الأساليب مفيدًا عندما يكون لدى الشركة المصنعة بالفعل إطار أو تصميم عمود ثابت ولكنها تحتاج إلى أسطوانة ذات شكل خارجي مختلف أو ترتيب تثبيت.
تعتمد الجدوى على الهيكل الفعلي، لذا فإن الرسومات أو العينات تكون مفيدة أثناء المناقشة الأولية.
ما الذي يجعل تطوير الأسطوانة غير القياسية مختلفًا؟
تم تصميم المكون القياسي عمومًا حول التطبيقات الشائعة.
يبدأ المكون غير القياسي بمتطلبات آلية معينة.
قد يتضمن ذلك مزيدًا من التواصل أثناء التطوير لأن الشركة المصنعة تحتاج إلى فهم:
- كيفية تثبيت المكون
- ما يتصل به
- كيف يتحرك
- ما المساحة المتوفرة
- ما هو ترتيب التحمل المطلوب
- ما هي الظروف البيئية المعنية
قد تتضمن عملية التطوير مراجعة الرسم وإنتاج العينة والاختبار والتعديلات قبل تأكيد المكون النهائي.
بالنسبة للمصنعين الذين لديهم هيكل قابل للطي غير عادي، يمكن أن يوفر ذلك مرونة أكبر من محاولة تكييف المنتج بأكمله حول مكون موجود.
كيف يمكن للمصنعين تبسيط تطوير الأسطوانة؟
بعض الخطوات البسيطة يمكن أن تجعل العملية أكثر كفاءة.
ابدأ بالآلية.
لا تبدأ بالسؤال عن الأسطوانة المتوفرة. حدد أولاً ما يجب أن تفعله الأسطوانة.
ثم قم بمراجعة منطقة التثبيت ومسار الحركة وترتيب المحامل والظروف البيئية.
بعد ذلك، حدد ما إذا كان المكون القياسي مناسبًا أم لا.
إذا لم يكن الأمر كذلك، فيمكن استخدام المعلومات التي تم جمعها بالفعل كأساس لتصميم مخصص.
تسلسل التطوير العملي هو:
- تحديد وظيفة الأسطوانة.
- مراجعة الآلية كاملة.
- تحقق من منطقة التثبيت.
- التعرف على ترتيب المحمل والعمود.
- مراجعة حركة الطي.
- النظر في بيئة العمل.
- تقييم المكون القياسي.
- تطوير تصميم مخصص إذا لزم الأمر.
- اختبار التجميع الكامل.
- تأكيد الهيكل النهائي قبل الإنتاج.
وهذا يبقي عملية التطوير مركزة على التطبيق الفعلي.
العمل مع الشركة المصنعة للمحامل والأسطوانة
بالنسبة للمصنعين الذين يقومون بتطوير معدات خارجية قابلة للطي، يمكن أن يتضمن تطوير المكونات أكثر من مجرد اختيار جزء موجود من الكتالوج.
تتخصص شركة Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) في المحامل الصغيرة والمتوسطة الحجم، والمحامل غير القياسية، وأنظمة البكرات، والمحامل المخصصة والمكونات ذات الصلة بالأسطوانة لتطبيقات ميكانيكية مختلفة.
بالنسبة لآلية الطي، يمكن أن تركز مناقشة التطوير على العلاقة بين الأسطوانة، والمحمل، والعمود، وهيكل التركيب، والإطار المحيط. يمكن أن تساعد الرسومات والعينات ومعلومات التطبيق في تحديد ما يحتاج المكون إلى تحقيقه قبل الانتهاء من التصميم.
يكون هذا النهج ذا أهمية خاصة عندما تكون الآلية ذات مساحة محدودة أو لا تتطابق مع ترتيب المكونات التقليدية.
قائمة مرجعية عملية لآليات الطي
قبل الموافقة على تجميع الأسطوانة، يمكن للمصنعين مراجعة ما يلي:
- ما هي وظيفة الأسطوانة الفعلية؟
- ما السطح أو المكون الذي يتصل به؟
- كيف يتحرك أثناء التشغيل؟
- كيف يتغير موضعه عند طي الإطار؟
- هل هناك ما يكفي من التخليص طوال الحركة؟
- هل المحمل مناسب للتجميع المقصود؟
- هل ترتيب العمود مناسب؟
- هل يوفر هيكل التركيب الدعم الكافي؟
- هل ستواجه الأسطوانة الغبار أو الرطوبة الخارجية؟
- هل تم اختبار التجميع الكامل؟
- هل سيؤدي المكون المخصص إلى تسهيل تطوير الآلية؟
تركز هذه الأسئلة على النظام الميكانيكي الكامل بدلاً من التركيز على مكون واحد معزول.
قد تكون الأسطوانات صغيرة مقارنة بإطار عربة خارجية قابلة للطي، لكن وظيفتها يمكن أن تكون مرتبطة بشكل وثيق بحركة الآلية بأكملها.
يحدد ملف تعريف الأسطوانة كيفية ملامستها للسطح. المحمل يدعم الدوران. العمود والقوس يثبتان التجميع في موضعه. يتحكم الإطار في كيفية تحرك المكون، خاصة عند طي العربة.
تضيف الظروف الخارجية اعتبارًا آخر.
بالنسبة للمصنعين، فإن نقطة البداية المفيدة هي الآلية نفسها. بمجرد فهم الحركة، وهيكل التثبيت، وترتيب المحمل، والتخليص، وبيئة العمل، يصبح من الأسهل بكثير تحديد ما إذا كانت الأسطوانة القياسية مناسبة أو ما إذا كان يجب تطوير مكون مخصص.
في التطبيقات التي تكون فيها المساحة محدودة أو يكون هيكل الطي غير معتاد، فإن العمل مع شركة مصنعة يمكنها تطوير مكونات الأسطوانة والمحمل حول الآلية الفعلية يمكن أن يجعل عملية التصميم أكثر مرونة وأسهل في الاختبار.
