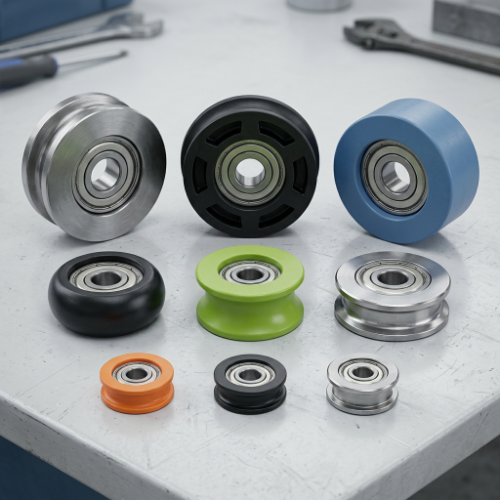

يمكن أن تبدو عجلات التوجيه وبكرات الجنزير متطابقة تقريبًا عند وضعها على طاولة العمل. كلاهما مستدير. كلاهما يمكن أن يحتوي على محامل. قد يتم تشغيل كلاهما على سكة حديدية أو ملف تعريف أو أي سطح متحرك آخر.
وهنا يبدأ الارتباك.
في الآلة الفعلية، قد يكون لهذين المكونين وظائف مختلفة تمامًا. غالبًا ما تُستخدم عجلة التوجيه للحفاظ على جزء متحرك في المسار الصحيح، بينما قد يتم تصميم بكرة الجنزير لتعمل على طول مسار محدد أثناء حمل أو نقل جزء من حمل العمل. وفي بعض المعدات، يمكن لمكون واحد أن يؤدي كلا الوظيفتين.
إذًا، ما هو الفرق العملي بين عجلة التوجيه وبكرة الجنزير؟
الجواب لا يتعلق بالاسم المطبوع على صفحة المنتج بقدر ما يتعلق بكيفية تفاعل العجلة مع الآلة المحيطة بها.

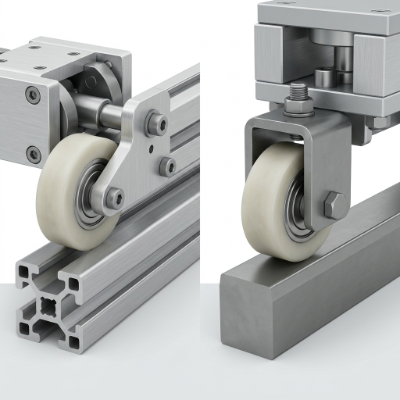

عجلة التوجيه مقابل بكرة الجنزير في لمحة سريعة
قبل النظر إلى التفاصيل، من المفيد الفصل بين الأدوار الأساسية.
| الاعتبار | عجلة التوجيه | المسار الرول |
|---|---|---|
| الدور الرئيسي | يساعد على التحكم في الحركة أو المحاذاة | يعمل على طول مسار محدد أو السكك الحديدية |
| الاتصال | قد يتصل بسكة أو لوحة أو حافة أو ملف تعريف | يتم تصميمه عادةً حول سطح مسار محدد |
| وظيفة التحميل | يمكنه توجيه أو تثبيت أو حمل جزء من الحمولة | غالبًا ما يجمع بين حركة التدحرج ونقل الحمولة |
| هيكل نموذجي | ترتيب العجلة أو المحمل أو العمود أو التركيب | جسم الأسطوانة، أو المحمل، أو المسمار، أو العمود، أو هيكل التركيب |
| الملف الشخصي | مسطحة أو مخددة أو ذات حواف أو مخصصة | غالبًا ما تتم مطابقته مع ملف تعريف المسار أو الكاميرا |
| التركيز على التصميم | التحكم في الحركة والمحاذاة | تتبع الاتصال، وحركة المتداول، ونقل الأحمال |
هذه فروق عامة وليست تعريفات صناعية صارمة. غالبًا ما يستخدم صانعو الآلات المصطلحات بشكل مختلف، وقد يُطلق على المكون الموصوف على أنه عجلة توجيه في أحد التطبيقات اسم بكرة الجنزير في تطبيق آخر.
والسؤال المهم هو: ما الذي تفعله العجلة فعليًا داخل الآلية؟
ماذا تفعل عجلة التوجيه؟
عجلة التوجيه تهتم بشكل أساسي بالاتجاه.
تخيل لوحة متحركة تتحرك على طول الإطار. بدون أي شكل من أشكال التوجيه، قد تتحرك اللوحة جانبًا، أو تحتك بالهيكل المحيط، أو تنجرف تدريجيًا بعيدًا عن المسار المقصود.
تساعد عجلة التوجيه في التحكم في تلك الحركة.
وقد يتم تشغيله على طول سكة حديدية، أو داخل قناة، أو على سطح جانبي، أو على طول جزء آخر من الماكينة. اعتمادًا على التصميم، يمكنه أيضًا دعم بعض الأقسام المتحركة.
التوجيه لا يعني دائمًا تحمل الأحمال
هذا هو التمييز السهل أن تفوت.
تحافظ بعض عجلات التوجيه بشكل أساسي على محاذاة المجموعة المتحركة. إنهم لا يتحملون بالضرورة الثقل الكامل لهذا التجمع.
على سبيل المثال، قد تحتوي العربة المتحركة على عجلات منفصلة تدعم وزنها وعجلات أصغر تحافظ على تمركزها على المسار. كلاهما عبارة عن مكونات متدحرجة، لكن مسؤولياتها الميكانيكية مختلفة.
يؤثر هذا الاختلاف على كيفية تصميم العجلة.
قد يكون للعجلة المستخدمة بشكل أساسي للتوجيه الجانبي متطلبات مختلفة عن تلك المتوقعة لدعم جزء كبير من الهيكل المتحرك.
إذن ما هي بكرة الجنزير؟
تم تصميم أسطوانة الجنزير بشكل عام حول مسار تشغيل محدد.
قد يكون المسار عبارة عن سكة حديدية أو كاميرا أو ملف تعريف توجيهي أو سطح ذو شكل خاص. تتبع الأسطوانة هذا المسار أثناء تحرك الآلة.
في العديد من التصميمات، تقوم الأسطوانة أيضًا بنقل الحمل بين المجموعة المتحركة والمسار. وهذا يعني أن سطح التلامس، وترتيب المحمل، وهيكل التثبيت، وملف الأسطوانة كلها تصبح متصلة بشكل وثيق.
وبالتالي، فإن أسطوانة الجنزير ليست مجرد عجلة تلامس السكك الحديدية.
المسار جزء من التصميم.
إذا كان للمسار شكل معين، فيجب أن تعمل الأسطوانة بهذا الشكل. إذا تم تركيب الأسطوانة من خلال مسمار أو عمود، فإن الهيكل المحيط يحتاج إلى استيعاب هذا الاتصال أيضًا.
غالبًا ما يظهر الفرق الحقيقي على سطح التلامس
إذا كان لديك عجلتان متشابهتان، فانظر إلى ما تلمسانه.
يخبرك هذا عادةً بأكثر من اسم المنتج.
قد يتم تشغيل عجلة التوجيه على جانب الملف الشخصي لمنع العربة من التحرك جانبيًا. قد يجلس آخر في الأخدود ويساعد في إبقاء القسم المتحرك في المنتصف.
من ناحية أخرى، غالبًا ما يتم تصميم أسطوانة الجنزير لتتبع سطح مسار محدد. قد يتم تشكيل ملف التعريف الخارجي الخاص به خصيصًا لتلك الواجهة.
ترتيبات الاتصال المشتركة
يمكن أن تظهر عدة ترتيبات في المعدات الصناعية:
- عجلة مسطحة على سطح مستو
- عجلة محززة حول سكة أو ملف تعريف مناسب
- عجلة ذات حواف بجانب المسار
- عجلة محدبة أو مقعرة على سطح مطابق
- الأسطوانة التي تتبع الكاميرا أو المسار المُشكل
- ملف تعريف عجلة مخصص لآلية متخصصة
لا ينبغي اختيار شكل العجلة بشكل مستقل عن سطح التزاوج.
قد لا يعمل الأخدود الذي يبدو مناسبًا في الكتالوج مع السكة الفعلية إذا كانت علاقة الاتصال مختلفة.
مثال بسيط: عربة واحدة، وظائف متعددة
فكر في عربة صناعية صغيرة تتحرك على طول الإطار.
تحتاج العربة إلى السفر للأمام والخلف. كما يحتاج أيضًا إلى البقاء في المنتصف وتجنب الرفع أو التحرك جانبيًا.
قد تستخدم الآلة عدة مكونات متدحرجة.
مجموعة واحدة تحمل العربة عبر اتجاه سفرها الرئيسي. تقدم مجموعة أخرى إرشادات جانبية. قد تمنع نقطة الاتصال الثالثة الحركة المفرطة بعيدًا عن المسار.
كل هذه المكونات تدور، لكنها لا تؤدي بالضرورة نفس الوظيفة.
ولهذا السبب فإن استبدال كل عجلة بنفس النوع قد يؤدي إلى حدوث مشكلات.
الدور الميكانيكي مهم أكثر من حقيقة أن جميعها مستديرة.
حيث تتناسب المحامل مع الفرق
المحامل هي سبب آخر يجعل عجلات التوجيه وبكرات الجنزير تبدو متشابهة بينما تعمل بشكل مختلف.
يسمح المحمل للعجلة أو الأسطوانة بالدوران حول عمودها أو نقطة التثبيت. لكن المحمل لا يحدد الوظيفة الكاملة للمكون.
لا تزال العجلة الخارجية بحاجة إلى إجراء اتصال مناسب مع المسار أو سطح التوجيه.
إحدى الطرق المفيدة للتفكير في التجميع هي:
- المحمل: يدعم الدوران
- الملف الشخصي للعجلة: يدير الاتصال
- العمود أو التثبيت: يقوم بتوصيل المكون بالجهاز
- سطح المسار أو الدليل: يحدد مسار التشغيل
إذا كان أحد أجزاء تلك العلاقة خاطئًا، فإن تغيير جزء آخر قد لا يحل المشكلة.
على سبيل المثال، يمكن أن يدور المحمل بحرية بينما لا تزال العجلة تحتك بمسار غير مناسب.
اتجاه التحميل يمكن أن يغير التصميم
قد تبدو العجلة بسيطة من الخارج، لكن القوى الموجودة داخل الآلة يمكن أن تصل من عدة اتجاهات.
اعتمادًا على المعدات، قد تواجه الأسطوانة ما يلي:
- تحميل شعاعي
- التحميل الجانبي
- القوة المحورية
- تغير القوة أثناء الحركة
- الاهتزاز
- تأثير متقطع
- التحميل المشترك
قد يكون لعجلة التوجيه التي تتحكم بشكل أساسي في الحركة الجانبية متطلبات ميكانيكية مختلفة عن بكرة الجنزير التي تحمل عربة متحركة.
وهذا هو أحد الأسباب التي تجعل اختيار الأسطوانة الصناعية يجب أن يبدأ بالتطبيق بدلاً من القطر الخارجي أو مظهر العجلة.
لماذا يعد شكل المسار مهمًا جدًا؟
يشكل المسار والأسطوانة زوجًا عاملاً.
لنفترض أن المسار له سطح تشغيل منحني. ستنشئ العجلة المسطحة حالة اتصال مختلفة عن العجلة المصممة لتتناسب مع هذا المنحنى.
وبالمثل، تحتاج العجلة المحززة إلى مسار متوافق. إذا كان الأخدود فضفاضًا جدًا، فقد يكون للعجلة حركة جانبية غير مرغوب فيها. إذا كان الاتصال مقيدًا للغاية، فقد تصبح الحركة صعبة.
وينطبق نفس المبدأ على المعدات الصناعية المخصصة.
فكر في مسار الجري بأكمله
لا تقم بفحص القسم المستقيم فقط.
تحقق مما يحدث عندما تكون الأسطوانة:
- يبدأ بالتحرك.
- يصل إلى السفر العادي.
- يغير الاتجاه.
- يمر بمفصل أو انتقال.
- يدخل في قسم منحني.
- يتوقف تحت الحمل.
قد تتفاعل العجلة التي تتصرف بشكل جيد في قسم واحد بشكل مختلف عندما تتغير هندستها.
بالنسبة لمصنعي المعدات، يعد هذا مفيدًا بشكل خاص أثناء اختبار النموذج الأولي.
عجلة التوجيه أو بكرة الجنزير: أيهما تحتاج آلتك؟
1. هل يتحكم المكون بشكل أساسي في المحاذاة؟
إذا كان الغرض الرئيسي هو منع لوحة أو عربة أو حزام أو كابل أو أي قسم متحرك آخر من الانجراف، فقد تصف عجلة التوجيه الدور بدقة أكبر.
2. هل تسير العجلة مباشرة على طول مسار محدد؟
إذا كانت الأسطوانة تتبع سكة حديدية أو حدبة أو مسار تشغيل مُشكَّل كجزء من حركة الماكينة، فقد تكون بكرة الجنزير هي الوصف الأكثر فائدة.
3. هل تحمل جزءًا من الحمولة؟
إذا كانت العجلة تنقل جزءًا مهمًا من حمولة المجموعة المتحركة إلى المسار، فيجب تضمين ذلك في مناقشة التصميم.
4. هل الملف الشخصي مطابق للمسار؟
يشير المظهر الجانبي المتخصص أو الشفة أو المنحني إلى أن العجلة وسطح التشغيل يجب اعتبارهما واجهة واحدة.
5. هل الجزء المكون من آلية مخصصة؟
إذا كان الجهاز الموجود يحتوي على عمود خاص، أو دعامة، أو منطقة تثبيت محدودة، أو ملف تعريف مسار غير عادي، فقد لا يروي وصف الكتالوج القياسي القصة بأكملها.
ما الذي يجب تضمينه في استفسار الأسطوانة؟
عند شراء عجلة توجيه أو بكرة جنزير للمعدات الصناعية، يكون الوصف المختصر للتطبيق أكثر فائدة من اسم المنتج وحده.
عادةً ما يحتاج المورد أو الفريق الهندسي إلى فهم عدة أجزاء من الآلية.
| معلومات | لماذا يساعد |
|---|---|
| تطبيق الآلة | يظهر الدور الفعلي للمكون |
| سطح الجري | يحدد العلاقة بين العجلة والمسار |
| ملف تعريف العجلة | يساعد على إنشاء هندسة الاتصال |
| طريقة التركيب | يوضح كيفية اتصال المكون بالجهاز |
| اتجاه التحميل | يساعد على فهم نقل القوة |
| نمط الحركة | يشير إلى كيفية عمل الأسطوانة |
| البيئة المادية | يدعم اختيار المواد |
| المساحة المتوفرة | يساعد على تجنب التداخل أثناء التثبيت |
| العينة الموجودة | مفيدة عند تطوير بديل |
| الرسم أو الصورة | يجعل التجميع أسهل للفهم |
يمكن أن تكون العينة الموجودة مفيدة بشكل خاص عندما يكون الجهاز قيد الإنتاج بالفعل.
حتى في حالة تلف المكون الأصلي، يمكن أن يوفر ترتيب التركيب وملف الاتصال الخاص به أدلة مفيدة.
هل يمكن لأسطوانة واحدة أن تعمل كعجلة توجيه وبكرة مسار؟
نعم، حسب تصميم الآلة.
الشروط لا يستبعد بعضها بعضا.
يمكن للأسطوانة توجيه مجموعة متحركة أثناء حمل جزء من حمولتها أيضًا. في تصميم آخر، قد تتبع العجلة مسارًا وتوفر تحديد الموقع بشكل أساسي.
يعد هذا التداخل أحد الأسباب التي قد تجعل المصطلحات مربكة عند شراء المكونات.
بالنسبة للمعدات المخصصة، غالبًا ما يكون من الأفضل وصف الوظيفة مباشرةً.
على سبيل المثال:
"الأسطوانة تتبع السكة وتدعم العربة."
أو:
"تحافظ العجلة على محاذاة اللوحة مع الدليل الجانبي."
هذا النوع من الوصف يمنح الفريق الهندسي معلومات أكثر فائدة من مجرد القول: "أحتاج إلى عجلة توجيه".
عندما يصبح التخصيص جزءًا من الحل
لا تستطيع كل آلة استخدام عجلة قياسية.
قد لا تكون المشكلة في العجلة نفسها. قد يكون مزيجًا من العجلة والمحمل والعمود والقوس والمسار والمساحة المتاحة.
يمكن النظر في الأسطوانة المخصصة عندما يكون لدى الجهاز:
- ملف تعريف تشغيل غير قياسي
- أخدود خاص أو شفة
- مساحة تركيب محدودة
- ترتيب رمح معين
- موقف تحمل محدد
- متطلبات المواد الخاصة
- مزيج من وظائف التوجيه ودعم التحميل
التخصيص لا يعني بالضرورة إعادة تصميم الآلية بأكملها.
في بعض الأحيان يقتصر التغيير على ملف تعريف العجلة. في مشروع آخر، قد يلزم تغيير ترتيب المحمل أو اتصال التثبيت.
يجب أن تكون نقطة البداية دائمًا هي الآلة.
طريقة أفضل للمقارنة بين الاثنين
إذا كنت تقارن عجلات التوجيه وبكرات الجنزير لمشروع جديد، فحاول وصفها من حيث الوظيفة بدلاً من الفئة.
| سؤال | ماذا تعرف |
|---|---|
| ما يتحرك؟ | لوحة أو عربة أو حزام أو كابل أو مادة أو مجموعة أخرى |
| ما الذي يبقى ثابتا؟ | السكك الحديدية أو الإطار أو الملف الشخصي أو الدليل أو المسار |
| أين يحدث الاتصال؟ | الأسطح العلوية أو السفلية أو الجانبية أو الأخدود أو الأسطح المتعددة |
| ماذا تتحكم العجلة؟ | الاتجاه، والمحاذاة، والتحميل، أو مزيج |
| كيف يتم تركيبه؟ | عمود أو مسمار أو قوس أو غلاف أو هيكل متكامل |
| ماذا يحدث أثناء الحركة؟ | السفر المستقيم أو العكس أو المنحنيات أو الاهتزاز أو الحمل المتغير |
بمجرد أن تكون هذه الإجابات واضحة، يصبح فهم الفرق بين عجلة التوجيه وبكرة الجنزير أسهل بكثير.
الأسئلة المتداولة
هل العجلات التوجيهية وبكرات الجنزير هي نفس الشيء؟
ليس دائما. كلاهما عبارة عن مكونات متدحرجة، لكن وظائفهما يمكن أن تختلف. قد تتحكم عجلة التوجيه بشكل أساسي في المحاذاة، بينما تتبع بكرة الجنزير غالبًا مسارًا محددًا وقد تنقل أيضًا جزءًا من حمل العمل.
هل يمكن لعجلة التوجيه أن تحمل حمولة؟
نعم. يمكن لعجلة التوجيه أن تحمل بعض الأحمال اعتمادًا على تصميم الماكينة. ومع ذلك، يجب تأكيد وظيفة التحميل الفعلية من خلال الآلية الكاملة بدلاً من افتراضها من الاسم.
هل يؤثر شكل المسار على اختيار الأسطوانة؟
نعم. يحدد المسار كيفية اتصال العجلة بالجهاز. يمكن أن تتطلب أسطح التشغيل المسطحة والمحززة والمنحنية والحواف والمغلقة أشكالًا مختلفة للعجلات وترتيبات تثبيت.
لماذا يهم تحمل؟
يدعم المحمل دوران العجلة حول نقطة التركيب. يمكن أن يؤثر ملاءمتها وموضعها وعلاقتها بالعمود والعجلة على كيفية عمل التجميع الكامل.
هل يمكن أيضًا استخدام عجلة التوجيه المخصصة كبكرة مسار؟
يمكن ذلك، اعتمادًا على تصميمه وظروف العمل. إذا كان المكون يحتاج إلى توجيه الحركة أثناء حمل أو نقل الحمولة عبر المسار، فيجب أخذ هذه الوظائف في الاعتبار معًا أثناء التطوير.
لا يكون الفرق بين عجلة التوجيه وبكرة الجنزير واضحًا دائمًا من الخارج. يمكن لكل منهما استخدام أجسام العجلات والمحامل والأعمدة والمواد المماثلة.
ويأتي التمييز الأكثر وضوحًا من الوظيفة التي يؤديها كل مكون.
تهتم عجلة التوجيه بشكل عام بالتحكم في الحركة ومواءمتها. عادةً ما يتم تصميم أسطوانة الجنزير حول مسار تشغيل محدد وقد تدعم أيضًا الحمل أو تنقله عبر هذا المسار.
لكن الآلات الحقيقية ليست دائمًا بهذا الترتيب. يمكن لأسطوانة واحدة أداء عدة وظائف في وقت واحد.
بالنسبة لمصممي المعدات وفرق الشراء، فإن النهج العملي هو وصف حالة العمل الكاملة. انظر إلى المسار وسطح التلامس واتجاه الحركة والحمل وهيكل التثبيت وترتيب المحامل والمساحة المتاحة وبيئة التشغيل.
وبمجرد فهم هذه التفاصيل، يصبح اسم المنتج أقل أهمية. يمكن بعد ذلك تصميم الأسطوانة حول ما تحتاج الآلة إلى القيام به بالفعل.
