إذا فتحت بابًا منزلقًا تم تصنيعه في السنوات الأخيرة، فستجد أن هناك احتمالًا معقولًا أن تكون العجلة الموجودة بالداخل مصنوعة من البلاستيك المقولب وليس المعدن المشغول آليًا. وهذا ليس اتجاهًا تسويقيًا يرتدي زي الابتكار، بل يعكس تحولًا حقيقيًا في ما يمكن أن تقدمه قوالب الحقن مقارنة بالتصنيع المعدني التقليدي لهذا الجزء المحدد.
فرق التصنيع: إزالة المادة مقابل تشكيلها
عمليتان مختلفتان بشكل أساسي
يتم إنتاج الأسطوانات المعدنية عادة عن طريق القطع أو الدوران أو ختم شكل عجلة من مخزون المعدن الصلب. يتم إنتاج بكرات الحقن المقولبة عن طريق تشكيل الراتنج المنصهر داخل تجويف قالب دقيق على شكل الجزء النهائي تمامًا.
- التصنيع هو طرح: تتم إزالة المادة خطوة بخطوة حتى يبقى الشكل النهائي.
- صب هو التكويني: يتم إنشاء الشكل النهائي مباشرة، في دورة واحدة، من الراتنج الخام.
لماذا يهم هذا التمييز على نطاق الإنتاج
- تصنيع المقاييس الزمنية مع عدد الأجزاء - كل وحدة تتطلب دورة القطع الخاصة بها.
- عادةً ما يتم قياس أوقات دورة التشكيل بالثواني بمجرد وجود القالب، بشكل مستقل إلى حد كبير عن تعقيد التصميم.
- يؤدي تآكل الأدوات أثناء التصنيع إلى تغيير الأبعاد تدريجيًا عبر فترة إنتاج طويلة، بينما ينتج القالب المستقر أجزاء متسقة الأبعاد من الوحدة الأولى إلى الأخيرة.
ماذا يعني هذا بالنسبة للمشترين بالجملة
بالنسبة لعدد قليل من الأجزاء المخصصة، فإن هذا الاختلاف بالكاد يهم. بالنسبة لأحجام الطلب النموذجية لأجهزة الأبواب والنوافذ المنزلقة - غالبًا بآلاف الوحدات - يصبح الوقت التراكمي وفرق الاتساق عاملاً حقيقيًا في التكلفة والمهلة الزمنية ومراقبة الجودة.
هندسة الأخدود والشفة: مدمجة في القالب، ولا تتم إضافتها بعد ذلك
لماذا يعد شكل الأخدود الميزة الأكثر أهمية في الأسطوانة
A بكرة الباب المنزلق يحتاج إلى أخدود - عادةً على شكل حرف U أو على شكل حرف V - يتم تثبيته بشكل صحيح على حاجزه. يحدد ملف تعريف الأخدود:
- كيف تسير العجلة
- كيف يتم توزيع الحمل بالتساوي
- ما مقدار اللعب الجانبي الموجود أثناء التشغيل
تصنيع الأخدود مقابل صب الأخدود
في تصنيع المعادن، يكون الأخدود عبارة عن خطوة تصنيع منفصلة يتم إجراؤها بعد تشكيل الشكل الأساسي للعجلة، مما يضيف الوقت والتكلفة عندما يصبح المظهر الجانبي أكثر تفصيلاً.
في عملية القولبة بالحقن، يتم تصميم هندسة الأخدود مباشرة في تجويف القالب. تخرج العجلة بالشكل الصحيح بالفعل، دون أي خطوة قطع إضافية.
دور شفة
تشتمل العديد من البكرات على شفة - شفة مرتفعة على أحد جانبي العجلة أو كليهما - توفر توجيهًا جانبيًا إضافيًا وتساعد على منع العجلة من الانزلاق جانبيًا بعيدًا عن السكة.
- توفر التصميمات ذات الحواف مزيدًا من الثبات على المسارات مع مخاطر التحميل الجانبي أو اختلال طفيف في المحاذاة.
- توفر تصميمات الأخدود فقط احتكاكًا متدحرجًا أقل حيث يكون المسار مستقيمًا ويتم صيانته جيدًا.
من السهل إنتاج كل من التشكيلات الجانبية ذات الحواف والأخدود فقط من خلال تصميم القالب، دون التعقيد الإضافي في التصنيع الذي تتطلبه العجلة المعدنية ذات الحواف عادةً.
ملفات تعريف مخصصة بدون إعدادات معالجة مخصصة
بمجرد وجود قالب لأخدود أو شفة معينة، فإن إنتاج هذا الشكل لا يضيف تكلفة كبيرة مقارنة بالتصميم الأبسط.
يعد هذا جزءًا كبيرًا من السبب وراء أن ملفات تعريف الأخدود المخصصة - المطابقة لقطر أو زاوية محددة للسكك الحديدية - أصبحت في متناول مشتري OEM أكثر مما كانت عليه في ظل نموذج الإنتاج القائم على الآلات البحتة.
يجدر بنا أن نكون دقيقين هنا: القالب الجديد لا يزال يتطلب تصميمًا مقدمًا واستثمارًا في الأدوات. ما يتغير هو التكلفة المستمرة لإنتاج هذا الشكل المخصص بمجرد وجود الأدوات، حيث يصبح جزءًا من دورة التشكيل القياسية، وليس عملية متخصصة تتكرر لكل دفعة.
السلوك المادي: مجموعة مختلفة حقًا من المقايضات
ما عروض المعادن، وأين تكون محدودة
توفر البكرات المعدنية قوة خام عالية ومناسبة تمامًا للأحمال الثقيلة جدًا. يتمثل القيد الرئيسي لها في أن الأداء يتم تحديده إلى حد كبير من خلال درجة المعدن المختارة - حيث تتحرك الصلابة ومقاومة التآكل والوزن معًا بدلاً من أن تكون قابلة للتعديل بشكل مستقل.
ما تقدمه اللدائن الهندسية بدلاً من ذلك
عادةً ما يتم إنتاج بكرات الحقن المقولبة من مادة POM (الأسيتال) أو النايلون المقوى، وهي مواد ذات خصائص موثقة جيدًا في هندسة البلاستيك.
| متطلبات التصميم | كيف تستجيب المادة |
|---|---|
| مقاومة التآكل في البيئات الرطبة أو الساحلية | لا تتآكل المواد البلاستيكية الهندسية، ويجب أن يتم إزالة المعدن في وضع الفشل من خلال الطلاء أو الطلاء. |
| عملية منخفضة الاحتكاك | يتميز POM باحتكاك سطحي منخفض بشكل طبيعي، مما يقلل من الاعتماد على الشحوم على المدى الطويل. |
| تخفيف الاهتزاز والضوضاء | تنقل المواد البلاستيكية عمومًا الاهتزازات بشكل أقل مباشرة من الاتصال الصلب بمعدن على معدن. |
| صلابة إضافية دون وزن إضافي | يزيد النايلون المقوى (الألياف الزجاجية) من تحمل الحمل دون مطابقة وزن الفولاذ. |
تحذير مهم
ولا تجعل أي من هذه الخصائص البلاستيك "أفضل" عالميًا من المعدن. إنها تمثل مجموعة مختلفة من المقايضات. يعتمد الاختيار الصحيح على مطابقة المادة مع الحمل الفعلي والبيئة ودورة العمل للتطبيق المحدد - وليس التقصير في استخدام مادة واحدة خارج نطاق العادة.
المحمل مقابل عدم المحمل: قرار تصميم، وليس عيبًا ماديًا
المفهوم الخاطئ الشائع
من السهل أن نفترض أن "الأسطوانة البلاستيكية" تعني تلقائيًا "عدم وجود محمل بالداخل"، ولكن من الناحية العملية، ما إذا كانت الأسطوانة تستخدم محملًا للعنصر المتداول هو قرار هندسي منفصل عن اختيار المواد.
عندما تكون العجلة المصبوبة الصلبة منطقية
- الأبواب الخفيفة، مثل الخزانات، والخزائن، والفواصل الداخلية الصغيرة
- تعد الدورة اليومية المعتدلة بدلاً من الاستخدام المكثف المستمر
- الأولويات حول تقليل عدد الأجزاء وتعقيد التجميع
عندما يظل المحمل هو الحل الصحيح
- الأبواب الثقيلة، مثل الألواح الزجاجية المنزلقة الخارجية
- تطبيقات تجارية ذات دورة عالية وحركة مرور عالية
- المواقف التي يكون فيها انخفاض الاحتكاك المتداول تحت الحمل المستمر متطلبًا وظيفيًا وليس مكافأة
لماذا هذا التمييز مهم للمشترين
إن التعامل مع "المحمل مقابل عدم المحمل" كقرار للحمل والدورة - بدلاً من اختصار التكلفة - هو ما يفصل الأسطوانة المصبوبة المحددة جيدًا عن الأسطوانة غير المتطابقة.
تعمل العجلة الخالية من المحامل المستخدمة بشكل صحيح في تطبيق الخدمة الخفيفة بشكل موثوق. من المحتمل أن يكون أداء العجلة نفسها المستخدمة في باب ثقيل عالي الدورة أقل من الأداء بغض النظر عن مدى جودة تشكيلها.
تشطيب السطح وجودة القالب: التفاصيل التي يسهل التغاضي عنها
لماذا يهم اتساق السطح بقدر أهمية الشكل
حتى الأسطوانة ذات الشكل الصحيح يمكن أن تولد ضوضاء أو اهتزازًا أو تآكلًا مبكرًا إذا كان تشطيب سطح التلامس غير متناسق. في قولبة الحقن، يتم تحديد تشطيب السطح إلى حد كبير من خلال جودة القالب والتحكم في العملية، بدلاً من الاختلاف مع تآكل الأداة بالطريقة التي يمكن بها التشغيل الآلي.
ما الذي يجب التحقق منه عند تقييم العينة المقولبة
- خطوط أو طبقات فلاش مرئية، والتي يمكن أن تشير إلى شيخوخة القالب أو سوء صيانته
- نسيج متناسق عبر سطح التلامس للعجلة، بدون بقع أو حفر خشنة
- اتساق الأبعاد بين عينات متعددة من نفس الدفعة، وليس مجرد عينة "بطل" واحدة
خرافات شائعة تستحق التصحيح
الأسطورة: البكرات البلاستيكية هي مجرد بديل أرخص للمعادن
يؤثر اختيار المواد على مقاومة التآكل، وسلوك الضوضاء، وخصائص الاحتكاك. إنه قرار يتعلق بالأداء، وليس مجرد اختصار للتكلفة.
يمكن للأسطوانة المقولبة المطابقة جيدًا أن تتفوق على الأسطوانة المعدنية غير المطابقة بشكل جيد في التطبيق الصحيح.
الأسطورة: الأسطوانة الخالية من المحامل تكون ذات جودة أقل تلقائيًا
تُعد العجلة المقولبة الصلبة بدون محمل خيارًا متعمدًا للتصميم يناسب التطبيقات الأخف وزنًا ذات الدورة المنخفضة - وليس الرجوع إلى إصدار أقدم.
إن استخدامه خارج هذا النطاق المقصود هو ما يسبب مشكلات في الأداء، وليس غياب المحمل نفسه.
الأسطورة: تعني ملفات تعريف الأخدود المخصصة دائمًا الحد الأدنى المرتفع للطلبات
بمجرد وجود القالب، فإن إنتاج شكل أخدود أو شفة محدد يضيف القليل من التكلفة المستمرة.
يعد الاستثمار في الأدوات الأولية هو الاعتبار الحقيقي، وهو يتناسب بشكل معقول مع أحجام الطلبات الجماعية النموذجية B2B مما يفترضه معظم الناس.
حيث لا يزال المعدن منطقيًا
يجب أن تعترف الرؤية المتوازنة بالمكان الذي تظل فيه البكرات الآلية أو المعدنية هي الخيار الأفضل.
- التطبيقات ذات الأحمال العالية جدًا، مثل الأبواب والبوابات الصناعية الثقيلة، حيث تكون قوة المواد الخام هي المتطلب الأساسي
- بيئات درجات الحرارة القصوى تتجاوز نطاق التشغيل العملي للراتنجات الهندسية القياسية
- عمليات تشغيل مخصصة ذات حجم منخفض للغاية، حيث لا يكون الاستثمار في أدوات القوالب مبررًا مقابل كمية إنتاج صغيرة
لا تتعلق المقارنة بتفوق مادة واحدة عالميًا، بل تتعلق بمطابقة نهج التصنيع مع الحمل الفعلي والبيئة وحجم الطلب المعني.

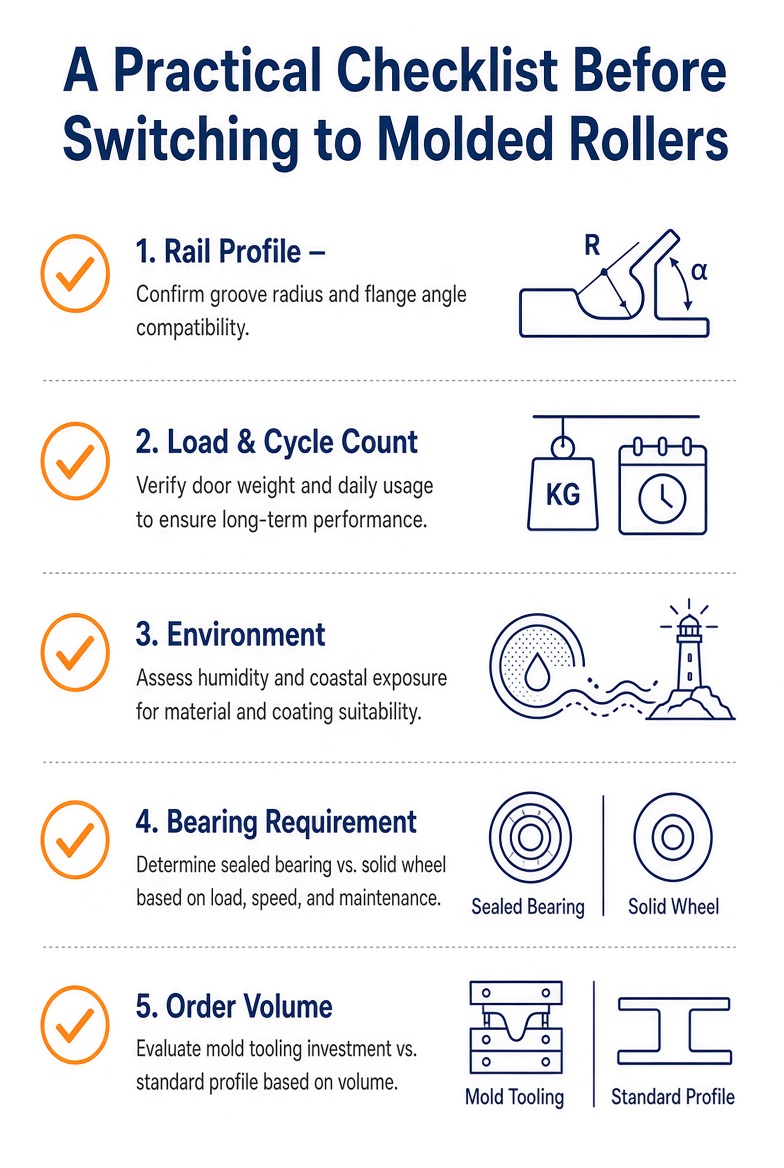

قائمة مرجعية عملية قبل التحول إلى البكرات المقولبة
قبل تحديد الأسطوانة المصبوبة بالحقن أو التبديل إليها، من المفيد التأكد مما يلي:
الأسئلة المتداولة
هل البكرات المقولبة بالحقن أقل متانة من البكرات المعدنية؟
ليس بطبيعته.
تعتمد المتانة على مطابقة اختيار الراتينج وسمك الجدار والتصميم مع متطلبات الحمل والدورة الفعلية. يمكن للأسطوانة المقولبة المحددة جيدًا أن تدوم أكثر من الأسطوانة المعدنية غير المطابقة بشكل جيد في العديد من التطبيقات السكنية والتجارية الخفيفة.
هل تستطيع بكرات الحقن المقولبة التعامل مع البيئات الخارجية والساحلية؟
بشكل عام، نعم.
وعادةً ما يكون أداؤها أفضل من المعدن غير المطلي في هذا الصدد تحديدًا، نظرًا لأن اللدائن الهندسية لا تتآكل بالطريقة التي يحدث بها الفولاذ غير المعالج.
هل يعد الحصول على ملف تعريف أخدود مخصص باستخدام قالب الحقن مكلفًا؟
تعد تكلفة القالب الأولية عاملاً حقيقيًا، ولكن بمجرد وجود القالب، فإن تكلفة إنتاج ملف تعريف مخصص قريبة من تكلفة إنتاج ملف تعريف قياسي.
ويظهر فرق التكلفة بشكل رئيسي في أحجام الطلبات المنخفضة، وليس في الكميات السائبة النموذجية.
هل تتخطى جميع الأسطوانات المصبوبة بالحقن المحمل؟
لا.
لا يزال الكثيرون يستخدمون محملًا مضغوطًا لتطبيقات الدورة الأعلى أو الأحمال الثقيلة.
يُعد التصميم الخالي من المحامل خيارًا محددًا مناسبًا للاستخدام الخفيف، وليس ميزة عامة للبكرات المقولبة.
الوجبات الجاهزة العملية
يرجع التحول نحو بكرات مصبوبة بالحقن في إنتاج الأبواب المنزلقة إلى عدد قليل من العوامل الراسخة: تشكيل الجزء مباشرة إلى شكله النهائي بدلاً من قطعه، وبناء الأخدود وهندسة الحافة في القالب نفسه، والاستفادة من المقاومة الحقيقية للبلاستيك الهندسي للتآكل وانخفاض الاحتكاك الأساسي.
لا شيء من هذا يجعل الأسطوانات المقولبة بديلاً عالميًا للمعادن. بالنسبة للأحمال العالية جدًا أو البيئات القاسية، لا يزال المعدن يتمتع بميزة واضحة.
ومع ذلك، بالنسبة لغالبية تطبيقات الأبواب المنزلقة السكنية والتجارية الخفيفة، فإن مطابقة الراتينج وتصميم الأخدود واختيار المحمل مع متطلبات السكة والحمل الفعلية هي ما يحدد ما إذا كانت الأسطوانة المقولبة تؤدي الطريقة التي من المفترض أن تعمل بها.
