كيف يؤثر تصميم الأخدود على أداء أسطوانة التوجيه الصناعية

غالبًا ما يتم تبديل أسطوانة التوجيه للصيانة الروتينية، وفي بعض الأحيان يتتبع الحزام أو السلك فجأة بشكل مختلف بعد ذلك. عادةً ما يعود هذا التحول إلى تصميم الأخدود. إنها واحدة من تلك التفاصيل التي نادرًا ما تحظى بنظرة ثانية حتى يبدأ شيء ما في التذبذب أو الانزلاق أو التآكل بشكل غير متساو. بمجرد أن تصبح الوظيفة الفعلية للأخدود واضحة، فإن الكثير من مشكلات الخطوط هذه تتوقف عن الشعور بالغموض.

لماذا يهم الأخدود أكثر مما يبدو

تبدو مهمة أسطوانة التوجيه بسيطة: اجعل الحزام أو الكابل أو السلسلة أو الشريط يتحرك في مسار مستقيم ومتحكم فيه. الأخدود، أي القناة المقطوعة أو المصبوبة على سطح الأسطوانة، هو ما يؤدي فعليًا العمل التوجيهي. يؤدي تغيير ملف تعريف الأخدود إلى تغيير مقدار مساحة تلامس الأسطوانة مع المادة المتحركة، ومدى إحكام تثبيت هذه المادة في مكانها، ومقدار الاحتكاك المتراكم أثناء التشغيل.

يعمل الأخدود بشكل أقل كتفاصيل زخرفية ويشبه إلى حد كبير آلية التوجيه. يمكن للأخدود الضحل جدًا أن يسمح للحزام بالانجراف جانبًا تحت الحمل. يمكن للحزام الضيق للغاية أن يمسك بقوة بحيث يؤدي إلى تسريع تآكل كل من الأسطوانة والحزام نفسه. في مكان ما بين هذين النقيضين عادة ما يكون النظام أكثر سلاسة، وتعتمد نقطة التوازن هذه بشكل كبير على التطبيق.

التعرف على ملفات تعريف الأخدود المشتركة

لا يتم قطع جميع الأخاديد بنفس الطريقة، وكل شكل يجلب مجموعة مختلفة من المقايضات.

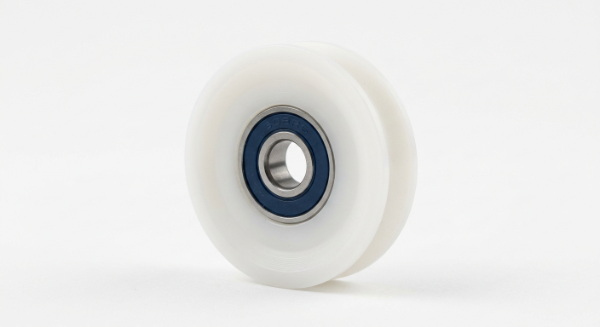

أخاديد على شكل حرف V

تعتبر الأخاديد على شكل حرف V شائعة في البكرات المستخدمة مع الأحزمة المستديرة أو الحبال السلكية. الجوانب المائلة تتوسط الحزام بشكل طبيعي حيث يستقر في القناة، مما يساعد على تقليل الحركة الجانبية. يعد هذا التأثير المتمركز ذاتيًا أحد أسباب ظهور الأخاديد على شكل حرف V كثيرًا في خطوط التعبئة والتغليف ومعدات مناولة المواد الخفيفة.

أخاديد على شكل حرف U ومستديرة

تميل القنوات الدائرية أو على شكل حرف U إلى توزيع ضغط التلامس بشكل متساوٍ عبر الحزام أو سطح الكابل مقارنةً بالقطع الحاد على شكل حرف V. يمكن أن يكون هذا أكثر لطفًا على مواد الحزام الأكثر ليونة، نظرًا لوجود ضغط أقل تركيزًا عند نقطة اتصال واحدة. تستخدم بكرات الحبل السلكي وبكرات توجيه الكابلات هذا الملف بشكل متكرر لأنه يحتضن الكابل دون الضغط عليه.

الأسطح المسطحة أو الخالية من الأخدود

تتخطى بعض البكرات الأخدود بالكامل وتعتمد على سطح مستو. يعمل هذا بشكل جيد مع الأحزمة العريضة أو الأشرطة المسطحة حيث يأتي التوجيه الجانبي من مكونات أخرى في النظام، مثل الحواف الجانبية أو بكرات التتبع المنفصلة. ومع ذلك، بدون وجود أخدود، تعتمد الأسطوانة كليًا على المحاذاة الخارجية لمنع الانجراف.

تصميمات متعددة الأخدود والمتدرجة

المعدات التي تتعامل مع عدة خيوط في وقت واحد، مثل أنظمة التغذية متعددة الأسلاك، قد تستخدم بكرات ذات أخاديد متكررة عبر العرض. يصبح التباعد والاتساق بين كل قناة مهمًا هنا، نظرًا لأن التباعد غير المتساوي يمكن أن يتسبب في تعرض أحد الخيوط لتوتر مختلف عن جيرانه.

العمق والعرض والتوازن بين القبضة والحرية

يعمل عمق الأخدود وعرضه معًا، والحصول على التوازن الصحيح يتعلق حقًا بمطابقة الأخدود مع المادة التي تمر عبره.

• الأخاديد الضحلة تسمح بتحرير الحزام أو الكابل بسهولة ولكنها توفر مقاومة أقل للحركة الجانبية.
• أخاديد أعمق أمسك المادة بشكل أكثر أمانًا، مما يساعد في البيئات عالية السرعة أو المعرضة للاهتزاز، ولكن يمكن أن يزيد الاحتكاك وتراكم الحرارة بمرور الوقت.
• الأخاديد الضيقة يناسب الكابلات ذات القطر الأصغر أو الأحزمة الرقيقة، مما يقلل من اللعب غير الضروري.
• أخاديد أوسع يستوعب مواد أكثر سمكًا ولكنه قد يسمح بمزيد من التذبذب إذا كان الملاءمة فضفاضة جدًا.

غالبًا ما يظهر الأخدود غير المتطابق مع الحزام أو قطر الكابل، حتى بهامش صغير، كأنماط تآكل غير متساوية قبل وقت طويل من التسبب في مشكلة تشغيلية واضحة. وهذا جزء من سبب الحاجة إلى تأكيد حجم الأخدود مع المورد قبل تقديم الطلب، وليس بعد ظهور مشكلات التثبيت.

الاقتران المادي: كيف يعمل شكل الأخدود مع مركب الأسطوانة

هندسة الأخدود لا تعمل بمعزل عن غيرها. تتفاعل مادة الأسطوانة نفسها، سواء كانت عبارة عن مركب نايلون، أو بولي يوريثين، أو مغلفة بالمطاط، أو نواة معدنية بطبقة خارجية من البلاستيك، مع شكل الأخدود لتحديد كيفية أداء المجموعة بأكملها في ظل الحركة المتكررة.

يمكن أحيانًا أن تتشوه المادة الأكثر ليونة المقترنة بأخدود عميق قليلاً تحت الضغط المستمر، مما يؤدي إلى تغيير المظهر الأصلي للأخدود بمهارة على مدار أشهر من الاستخدام. تحافظ المادة الصلبة على شكلها لفترة أطول ولكنها قد تنقل المزيد من الاهتزازات أو الضوضاء، خاصة في الأخاديد ذات الزوايا الداخلية الحادة. غالبًا ما يقوم المصنعون بضبط حواف الأخدود لتكون مستديرة قليلاً بدلاً من أن تكون ذات زوايا حادة خصيصًا لتقليل تركيز الضغط في المادة عند تلك النقطة.

توزيع الأحمال ونقاط الضغط المخفية

ينشئ كل أخدود منطقة اتصال، وهذه المنطقة هي المكان الذي يتم فيه نقل الحمل بين الأسطوانة وأي شيء يوجهه. يمكن أن يؤدي الأخدود غير المتطابق إلى إنشاء ما يسمى أحيانًا بنقطة الضغط، وهي منطقة ضيقة يتركز فيها الضغط بدلاً من الانتشار.

مع مرور الوقت، تساهم نقاط الضغط في حدوث بعض المشكلات المتكررة:

لا تميل أي من هذه المشكلات إلى الظهور بين عشية وضحاها. يتم بناؤها تدريجيًا، ولهذا السبب يظل الفحص الدوري لحالة الأخدود، وليس فقط المحمل الأسطواني أو العمود، عادة مفيدة في قوائم فحص الصيانة.

مطابقة تصميم الأخدود للتطبيق

تميل الصناعات المختلفة نحو تشكيلات أخدود مختلفة وذلك ببساطة لأن المواد وظروف التشغيل الخاصة بها تختلف كثيرًا. إليك إحساس عام بكيفية حدوث ذلك:

الارتداء اليومي وكيف يعمل شكل الأخدود على تسريعه أو إبطائه

إن تآكل الأخدود أمر لا مفر منه طوال عمر الأسطوانة، ولكن معدله ونمطه غالبًا ما يكشفان ما إذا كان اختيار الأخدود الأصلي يناسب التطبيق أم لا.

بعض العلامات التي تستحق المشاهدة أثناء الفحوصات الروتينية:

• عمق الأخدود غير المستوي عبر عرض الأسطوانة، والذي يشير غالبًا إلى اختلال المحاذاة في مكان ما عند المنبع
• بقع لامعة أو مصقولة داخل الأخدود، مما يشير إلى وجود احتكاك زائد عند نقاط اتصال محددة
• يتم تثبيت الحزام أو الكابل على أحد جانبي الأخدود بشكل أعلى من الجانب الآخر
• زيادة الضوضاء أو الاهتزاز أثناء التشغيل مقارنةً بوقت تركيب الأسطوانة حديثًا
• تتشكل شقوق صغيرة بالقرب من زوايا الأخدود الداخلية الحادة، خاصة في المواد الأسطوانية الأكثر صلابة

عادةً ما يعني التقاط هذه الأشياء في وقت مبكر تبديلًا بسيطًا للأسطوانة بدلاً من إجراء إصلاح أكبر في اتجاه مجرى النهر يشمل الأحزمة أو الكابلات أو الآلات المتصلة.

مناقشة خيارات الأخدود مع مورد الأسطوانة

نظرًا لأن متطلبات الأخدود تختلف كثيرًا حسب التطبيق، فإن المحادثة مع المورد تميل إلى أن تكون أكثر سلاسة مع التفاصيل بدلاً من الطلبات العامة. تتضمن التفاصيل المفيدة عادةً قطر الحزام أو الكابل، وسرعة التشغيل المتوقعة، والظروف البيئية مثل نطاق درجة الحرارة أو التعرض للرطوبة، وما إذا كانت الأسطوانة ستعمل بشكل مستمر أو في دورات متقطعة.

يمكن للمورد المطلع على مجموعة واسعة من ملفات تعريف الأخدود عادةً أن يمشي خلال المفاضلات لإعداد معين بدلاً من الالتزام بشكل افتراضي لشكل قياسي واحد. وهذا يثبت أنه مفيد بشكل خاص في تصميمات المعدات المخصصة، حيث لا تتطابق أبعاد الأخدود الجاهزة دائمًا مع الحزام أو الكابل الدقيق المستخدم.

قد لا يكون تصميم الأخدود هو الجزء الأكثر بهرجة في أسطوانة التوجيه الصناعية، ولكنه يؤثر بهدوء على ثبات التتبع، ومعدل التآكل، ومستويات الاحتكاك، وموثوقية النظام بشكل عام. سواء كنت تتعامل مع الأخاديد على شكل حرف V التي توجه حزام التغليف أو القنوات الدائرية التي تحتضن حبلًا سلكيًا، فإن شكل وحجم هذا الأخدود يقوم بعمل أكثر مما يدركه معظم الناس حتى يخرج شيء ما عن المسار قليلاً. إن الاهتمام بحالة الأخدود أثناء الصيانة الروتينية، وإجراء محادثة صادقة حول خيارات الأخدود عند اختيار بكرات جديدة، يؤدي إلى توفير المزيد من المتاعب في المستقبل أكثر مما هو متوقع من شيء صغير كهذا.
