عجلات على شكل حرف V للطابعة ثلاثية الأبعاد هي مكونات صغيرة، ولكن لها اتصال مباشر بالطريقة التي تنتقل بها عربة الطابعة عبر نظام التوجيه الخاص بها. عندما تصبح العجلة ذات قسم مسطح، فقد لا تتحرك العربة بنفس نمط التدحرج طوال رحلتها. يمكن أن تكون النتيجة نتوءًا ملحوظًا، أو مقاومة متكررة، أو اهتزازًا، أو حركة غير منتظمة يصبح من السهل ملاحظتها أثناء الطباعة.
عادة لا تظهر البقعة المسطحة بدون سبب. يمكن أن يرتبط ذلك بمدى قوة اتصال العجلة بالسكة، أو المدة التي تظل فيها الطابعة في موضع واحد، أو حالة سطح التشغيل، أو مادة العجلة، أو دعامة المحمل، أو طريقة تجميع الحامل.
بالنسبة للمستخدمين ومصنعي المعدات، يعد فهم ما يحدث بين العجلة والسكك الحديدية أكثر فائدة من مجرد التعامل مع العجلة التالفة كجزء بديل.

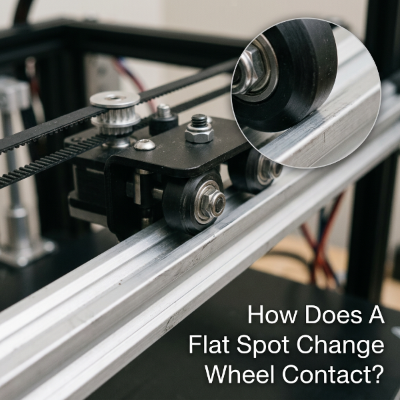

ماذا تعني البقعة المسطحة في الواقع؟
عادةً ما تحتوي العجلة على شكل V على سطح خارجي منحني مستمر يتبع شكل سكة التوجيه الخاصة بها. أثناء تحرك العربة، تدور العجلة وتنقل نقطة الاتصال حول محيطها.
النقطة المسطحة تغير تلك العلاقة.
بدلاً من الحفاظ على سطح تلامس مستدير، يصبح أحد أقسام العجلة مضغوطًا أو مشوهًا قليلاً. عندما يصل هذا القسم إلى السكة، قد لا تدور العجلة بنفس الطريقة تمامًا كما تفعل خلال بقية دورانها.
يمكن أن يكون التغيير صغيرًا بما يكفي للهروب من الفحص البصري السريع. في بعض الحالات، يصبح من السهل ملاحظة المشكلة عن طريق تحريك الحامل ببطء باليد.
لماذا تصبح العجلة مسطحة؟
هناك العديد من الأسباب المحتملة، ويمكن أن تحدث معًا.
| السبب المحتمل | ماذا يحدث على عجلة القيادة |
|---|---|
| ضغط الاتصال المفرط | يظل سطح العجلة تحت ضغط غير ضروري |
| فترات طويلة في موقف واحد | يظل أحد أجزاء العجلة مضغوطًا على السكة |
| تعديل غير صحيح | قد تصبح قوة الاتصال غير متساوية |
| التلوث | يمكن أن تؤثر الجزيئات على الاتصال بين العجلة والمسار |
| تشوه مادة العجلة | قد يتغير شكل السطح الخارجي تدريجيًا |
| مشاكل المحاذاة | قد تتركز القوة على جزء من العجلة |
| تحمل المشاكل | قد يصبح التناوب أقل اتساقا |
ولهذا السبب فإن مجرد تركيب عجلة جديدة قد لا يحل المشكلة الأساسية إذا ظلت الحالة الميكانيكية نفسها.
العلاقة بين ضغط العجلة والبقع المسطحة
إحدى أسهل الطرق لفهم البقع المسطحة هي التفكير في ضغط التلامس.
تحتاج عجلة V إلى اتصال كافٍ بالسكة للحفاظ على ثبات العربة. وفي الوقت نفسه، يمكن للضغط المفرط أن يضع ضغطًا غير ضروري على العجلة.
إذا كان الضبط ضيقًا جدًا، فيمكن الضغط على العجلة بقوة على السكة حتى عندما لا تتحرك العربة. ثم تخضع المادة الخارجية للضغط المستمر.
بالنسبة لعجلة مصنوعة من بوليمر هندسي، يمكن للضغط المطول أن يغير شكل منطقة التلامس تدريجيًا.
الطابعة لا تحتاج إلى التشغيل
هذه تفاصيل مهمة.
يمكن للعجلة إنشاء منطقة مسطحة أثناء بقاء الطابعة ثابتة.
إذا ظلت العربة في وضع واحد لفترة طويلة، فإن نفس الجزء من العجلة يبقى على السكة. يصبح التأثير أكثر أهمية عندما تكون قوة الاتصال أعلى من اللازم.
عندما تبدأ الآلة في التحرك مرة أخرى، يمر هذا القسم المشوه عبر نقطة الاتصال بشكل متكرر.
يمكن أن يخلق هذا شعورًا مألوفًا بوجود نتوء صغير أو شق أثناء الحركة اليدوية.
لماذا يهم موقف وقوف السيارات؟
فكر في الطابعة التي تظل غير مستخدمة لفترة طويلة.
يبقى النقل بالقرب من منطقة واحدة من الإطار، وتظل العجلات في نفس وضع الدوران. يبدو أن لا شيء يحدث لأن الجهاز مغلق.
ومع ذلك، من الناحية الميكانيكية، لا تزال العجلات تدعم العربة.
إذا كان ضغط التلامس مفرطًا، فإن الحمل الثابت يتركز في نفس الجزء من كل عجلة. وبمرور الوقت، يمكن أن يساهم ذلك في حدوث تشوه موضعي.
هذا لا يعني أن كل طابعة متوقفة ستطور بقعًا مسطحة. يؤثر بناء العجلة والمواد وقوة الاتصال ودرجة الحرارة ومحاذاة الماكينة وظروف التخزين على النتيجة.

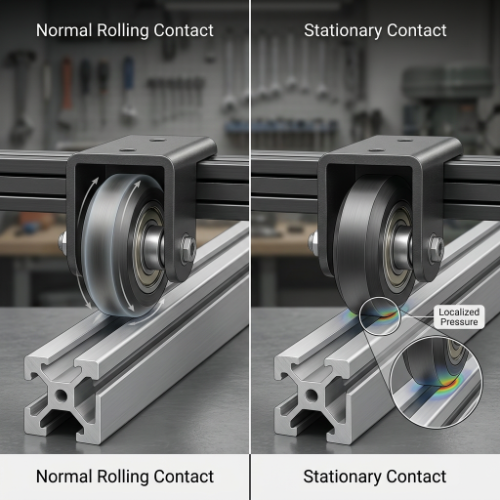

الحركة تغير نقطة الاتصال
أثناء التشغيل العادي، تدور العجلة وتلتقي أجزاء مختلفة من محيطها بالسكة.
وهذا ينشر الاتصال حول العجلة.
عندما تظل الطابعة ثابتة، لا يوجد مثل هذا إعادة التوزيع. يبقى قسم صغير تحت الحمل.
وهذا هو أحد الأسباب التي تجعل الطابعة التي تبدو سلسة عند استخدامها بانتظام يمكن أن تتطور إلى درجة ملحوظة بعد عدم استخدامها لفترة طويلة.
هل يمكن أن يكون التعديل غير الصحيح هو السبب الحقيقي؟
نعم.
يجب أن تحافظ العجلة على اتصال مناسب مع سطح الدليل دون خلق مقاومة غير ضرورية.
إذا كان الضبط فضفاضًا للغاية، فقد يكون هناك تشغيل غير مرغوب فيه في الحامل. إذا كانت ضيقة جدًا، فقد تتعرض العجلة لضغط مفرط وقد تتطلب العربة مزيدًا من القوة للتحرك.
لا يوجد شرط مرغوب فيه.
فحص ميكانيكي بسيط
مع إيقاف تشغيل الطابعة بأمان وترك المحور ذي الصلة حرًا في الحركة، يمكن عادةً تحريك حامل الخراطيش ببطء يدويًا.
انتبه إلى ما إذا كان:
- تبدو الحركة متسقة عبر السكة.
- ظهور نتوء متكرر على فترات منتظمة.
- يصبح النقل أكثر إحكاما بشكل ملحوظ عند نقطة واحدة.
- يبدو أن العجلة تتردد أثناء الدوران.
- تهتز العربة عند الضغط اللطيف.
يعتمد إجراء الفحص الدقيق على تصميم الطابعة، لذا يجب اتباع تعليمات التجميع الخاصة بالشركة المصنعة عند إجراء التعديلات.
ما هو الدور الذي يلعبه V Groove؟
تم تصميم شكل العجلة V للعمل مع سطح الجري المتوافق على شكل V.
يساعد الاتصال المائل على تقييد العربة مع السماح للعجلة بالتدحرج على طول البثق.
وتعني هذه الهندسة أيضًا أن حالة كلا السطحين مهمة.
إذا تغير شكل العجلة، فإن علاقتها بالسكة تتغير أيضًا. يمكن أن يؤثر المقطع المسطح أو الحافة المتكسرة أو الأخدود البالي أو السطح غير المستوي على كيفية انتقال الحامل.
يمكن تكرار التغيير البسيط
هذا هو المكان الذي تصبح فيه البقع المسطحة مثيرة للاهتمام من منظور الحركة.
لنفترض أن العجلة بها مساحة واحدة مسطحة.
وفي كل مرة تدور العجلة إلى هذا الوضع، تعود نفس عدم الانتظام إلى نقطة الاتصال. إذا استمر حامل الخراطيش في التحرك، فقد يظهر التأثير بشكل متكرر.
قد يكون هذا النمط الميكانيكي المتكرر في بعض الأحيان أكثر وضوحًا من الانخفاض العام في النعومة.
هل يمكن أن يساهم الحطام في تشوه العجلة؟
يمكن لسطح التشغيل للطابعة ثلاثية الأبعاد أن يجمع الغبار وجزيئات الفتيل وحطام ورشة العمل والملوثات الصغيرة الأخرى.
يسمح سطح التلامس النظيف للعجلة والسكك الحديدية بالتفاعل على النحو المنشود.
عندما يصبح الحطام محاصرا بينهما، يمكن أن تتغير حالة الاتصال. قد يؤدي الجسيمات الصلبة إلى إنشاء نقطة ضغط موضعية، بينما يمكن أن تصبح المواد الدقيقة مدمجة في سطح العجلة.
لا يؤدي هذا إلى إنشاء بقعة مسطحة تلقائيًا، لكن التلوث يمكن أن يساهم في التلامس غير المتساوي والتغيرات السطحية المتسارعة.
تحقق من السكة قبل إلقاء اللوم على العجلة
من السهل استبدال العجلة التالفة، لذلك قد يكون من المغري التركيز على العجلة على الفور.
ومع ذلك، فإن السكك الحديدية تستحق الاهتمام أيضًا.
ابحث عن:
- حطام مرئي داخل الأخدود.
- علامات على طول سطح الجري.
- تلوث غير عادي
- الضرر حول منطقة الاتصال.
- الأقسام التي يتصرف فيها النقل بشكل مختلف.
قد تؤدي العجلة البديلة المثبتة على سطح ملوث أو تالف إلى ظهور أعراض مشابهة مرة أخرى.
هل تؤثر مادة العجلة على تكوين البقعة المسطحة؟
يلعب اختيار المواد دورًا في كيفية استجابة العجلة للاتصال طويل الأمد.
تستخدم العديد من الطابعات المكتبية ثلاثية الأبعاد عجلات البوليمر الهندسية لأنها توفر مزيجًا مفيدًا من القوة الميكانيكية وخصائص الاحتكاك المنخفضة والتوافق مع أنظمة بثق الألومنيوم.
لا تستجيب البوليمرات المختلفة بشكل مماثل للضغط أو درجة الحرارة أو الرطوبة أو التحميل طويل المدى.
تتصرف العجلات المعدنية بشكل مختلف عن عجلات البوليمر، في حين أن المواد الهندسية الأخرى يمكن أن توفر مزيجًا خاصًا بها من الصلابة وخصائص الاتصال.
النقطة المهمة هي أنه لا يمكن تقييم المواد بشكل منفصل عن نظام التوجيه الكامل.
| النظر في العجلة | لماذا يهم؟ |
|---|---|
| مادة | يؤثر على التشوه وسلوك الاتصال |
| ملف تعريف السطح | يحدد كيفية التقاء العجلة بالسكك الحديدية |
| تحمل الدعم | يسمح للعجلة بالدوران حول المحور |
| صلابة العجلة | يؤثر على الاستجابة للاتصال المتكرر |
| اتساق الأبعاد | يساعد في الحفاظ على حركة النقل المتوقعة |
| الظروف البيئية | يمكن أن تؤثر على السلوك المادي |
بالنسبة للمكونات البديلة، عادةً ما تكون مطابقة هيكل العجلة مع النظام الميكانيكي الأصلي أكثر عملية من اختيار مادة بناءً على المظهر وحده.
ماذا عن المحمل داخل العجلة؟
تحظى العجلة الخارجية بمعظم الاهتمام، ولكن يوجد بداخلها مكون آخر.
يدعم المحمل الدوران حول المحور. إذا لم يدور المحمل بسلاسة، فقد تواجه العجلة حركة غير منتظمة حتى عندما يبدو سطحها الخارجي طبيعيًا.
يمكن لمشكلة المحمل والبقعة المسطحة أن تنتج أحاسيس متشابهة إلى حد ما أثناء الحركة اليدوية.
على سبيل المثال، قد يخلق المحمل الخشن مقاومة متكررة أثناء دوران العجلة. يمكن للعجلة التالفة أن تخلق إحساسًا متكررًا مشابهًا عندما يصل الجزء المشوه إلى السكة.
انظر إلى العجلة وتحمل معًا
عند التحقيق في الحركة غير العادية، فمن المنطقي النظر في كلا الجزأين.
يمكن أن يشمل الفحص المفيد ما يلي:
- فحص سطح العجلة الخارجي.
- ابحث عن قسم مسطح مرئي.
- تدوير العجلة ببطء.
- التحقق من وجود خشونة غير عادية.
- فحص المحور وموقف التركيب.
- النظر إلى سطح الاتصال السكك الحديدية.
وهذا يعطي صورة أكثر اكتمالا من فحص العجلة وحدها.
كيف يمكن أن تؤثر البقع المسطحة على الطباعة؟
يعتمد التأثير على مدى خطورة التشوه ومكان وجود العجلة المتضررة.
قد يكون التغيير البسيط بالكاد ملحوظًا أثناء الحركة العادية. يمكن أن يؤدي عدم انتظام أكبر إلى تغييرات دورية في حركة النقل.
تشمل العلامات المحتملة ما يلي:
- تكرار الأنماط السطحية.
- حركة غير متساوية على طول المحور.
- نتوء ملحوظ أثناء الحركة اليدوية.
- اهتزاز العربة.
- التغييرات في اتساق الطبقة الأولى.
- ضجيج إضافي أثناء السفر.
هذه الأعراض لا تثبت أن العجلة لها نقطة مسطحة. يمكن أن تؤدي الأحزمة ومحاذاة الإطار والمحامل وأجهزة التثبيت وحالة البثق وأجزاء أخرى من نظام الحركة إلى نتائج مماثلة.
ولهذا السبب فإن فحص النظام الميكانيكي ككل مفيد.
لماذا لا يكون تشديد العجلة هو الحل دائمًا؟
عندما تشعر العربة بالارتخاء، قد يبدو تشديد الضبط كحل واضح.
لكن المزيد من الضغط لا يعني تلقائيًا حركة أفضل.
إذا كانت العجلة بها سطح تالف أو غير مستو بالفعل، فإن زيادة ضغط التلامس قد يجعل عدم الانتظام أكثر وضوحًا. ويمكنه أيضًا زيادة المقاومة ووضع ضغط إضافي على العجلة.
الطريقة الأفضل هي ضبط النظام وفقًا لتصميم الطابعة والتحقق مما إذا كان حامل الخراطيش يتحرك باستمرار دون أي تشغيل غير مرغوب فيه.
هناك فرق بين الشركة والمثقلة
يجب أن تظل العجلة على اتصال بالسكك الحديدية.
لا تحتاج إلى الضغط دون داع.
هذا التمييز مهم بشكل خاص مع عجلات البوليمر لأن استجابتها للضغط طويل المدى تختلف عن استجابة المكونات المعدنية الصلبة.
هل يمكن للبقعة المسطحة أن تختفي من تلقاء نفسها؟
يلاحظ المستخدمون أحيانًا أن العجلة تبدو أفضل بعد تحريك الطابعة بشكل متكرر.
يمكن أن يحدث هذا لأن العجلة لم تعد تستقر في نفس الوضع تمامًا، أو لأن التشوه البسيط يصبح أقل وضوحًا أثناء الدوران المستمر.
ومع ذلك، هذا لا يعني أن كل نقطة مسطحة سوف تصحح نفسها.
إذا كانت العجلة بها تشوه دائم أو تلف مادي أو تغيير واضح في شكلها، فإن الاستخدام المستمر قد يؤدي ببساطة إلى الحفاظ على عدم انتظام النظام.
ولذلك ينبغي تقييم العجلة التالفة المرئية بدلاً من افتراض أن الطباعة الإضافية ستعيد شكلها الأصلي.
متى يجب استبدال عجلة V؟
يصبح الاستبدال أمرًا يستحق التفكير فيه عندما تكون العجلة بها منطقة تالفة مرئية أو عندما تؤثر حالتها بشكل واضح على حركة النقل.
بعض العلامات تستحق الاهتمام:
تشوه السطح المرئي
يشير الجزء المسطح أو الحافة المتكسرة أو تغيير شكل الأخدود بشكل ملحوظ إلى أن سطح التلامس لم يعد في حالته المقصودة.
تكرار الشقوق الحركة
إذا اصطدمت العربة أو اصطدمت بشكل متكرر في فترة زمنية معينة، فافحص دوران العجلة وسطح السير.
عدم استقرار النقل المستمر
إذا لم يكن من الممكن ضبط الحامل للحفاظ على حركة مستقرة دون مقاومة مفرطة، فقد تحتاج مجموعة العجلة إلى فحص دقيق.
سلوك تحمل غير عادي
يمكن أن يؤثر المحمل الخشن أو المزعج على حركة العجلة حتى عندما يبدو السطح الخارجي مقبولاً.
يجب أن يعتمد الاستبدال على الحالة الفعلية للمكون ومتطلبات مجموعة الطابعة.
كيف يمكن للمصنعين تقليل المخاطر أثناء تصميم المنتج؟
بالنسبة للشركات المصنعة التي تنتج مجموعات طابعات ثلاثية الأبعاد، تبدأ عملية منع البقع المسطحة قبل وصول الطابعة إلى المستخدم.
إن اختيار العجلات، وهندسة النقل، وترتيب المحامل، وطريقة الضبط، وتوافق السكك الحديدية، وظروف التخزين، كلها لها دور.
يجب أن يوفر التجميع المصمم جيدًا اتصالاً كافيًا لتوجيه العربة مع تجنب الضغط غير الضروري على العجلة.
التخزين جزء من التصميم الميكانيكي
يمكن أن تكون تعليمات التخزين مهمة أيضًا.
إذا كان من المتوقع أن تظل الطابعة غير مستخدمة لفترات طويلة، فيمكن اعتبار موضع النقل وحالة تحميل العجلة جزءًا من إرشادات التعامل مع المنتج.
هذه تفاصيل صغيرة، ولكنها يمكن أن تساعد في تقليل المشكلات المرتبطة بالاتصال الثابت لفترة طويلة.
ما الذي يجب على المشترين النظر إليه عند شراء عجلات V بديلة؟
بالنسبة للموزعين وشركات الإصلاح ومصنعي الطابعات، يجب أن يتجاوز اختيار الاستبدال مطابقة المظهر العام للعجلة.
خذ بعين الاعتبار:
| نقطة التحديد | ما يجب التحقق منه |
|---|---|
| ملف تعريف العجلة | تأكد من التوافق مع سكة التوجيه |
| المادة الخارجية | تطابق التطبيق المقصود |
| هيكل تحمل | تحقق من المحور وترتيب التركيب |
| أبعاد العجلة | قارن مع التجمع الحالي |
| حالة السطح | ابحث عن صب أو تصنيع متسق |
| سطح الجري | تأكد من توافق العجلة والسكك الحديدية |
| التطبيق | النظر في موقف النقل والحركة |
| طريقة التجميع | تأكد من كيفية تأمين العجلة |
يمكن للرسم أو العينة الموجودة أن تجعل هذه العملية أسهل بكثير، خاصة عندما تكون العجلة جزءًا من بنية الطابعة المخصصة.
يمكن لعجلة صغيرة أن تخبرك بالكثير عن نظام الحركة
قد تبدو البقعة المسطحة وكأنها مشكلة بسيطة في العجلة، ولكنها يمكن أن تكشف شيئًا عن النظام الميكانيكي الأكبر.
ربما تعرضت العجلة لضغط تلامس مفرط. ربما ظلت العربة ثابتة لفترة طويلة. قد يحتاج السكة إلى التنظيف. قد يساهم المحمل في الدوران غير المنتظم. قد يحتاج التجميع أيضًا إلى فحص المحاذاة.
ولهذا السبب فإن استبدال العجلة دون فهم الظروف المحيطة قد يؤدي أحيانًا إلى نفس المشكلة لاحقًا.
بالنسبة لمصنعي الطابعات ثلاثية الأبعاد ومستخدميها، فإن النهج المفيد هو النظر إلى العجلة والمحمل والسكك الحديدية والعربة والضبط معًا. بمجرد فهم علاقة الاتصال، يصبح من الأسهل تحديد ما إذا كانت المشكلة تأتي من العجلة نفسها أو من طريقة تجميع نظام الحركة.
يمكن لعجلات الطابعة ثلاثية الأبعاد على شكل حرف V أن تتطور إلى بقع مسطحة عندما يظل جزء من العجلة تحت ضغط مركّز لفترة طويلة، خاصة عندما تكون قوة التلامس أو موضع التخزين أو المحاذاة أو ظروف التشغيل غير مناسبة للتجميع. يمكن أن يؤثر أيضًا سلوك المواد وحالة التحمل والتلوث وهندسة السكك الحديدية على كيفية تطور المشكلة.
النقطة المهمة هي أن البقعة المسطحة ليست مجرد تغيير تجميلي. نظرًا لأن العجلة جزء من نظام توجيه متحرك، فإن التغيير في استدارتها يمكن أن يؤثر على كيفية تحرك العربة على طول السكة.
بالنسبة للمستخدمين، يمكن أن يوفر فحص الحركة اليدوية البطيئة مؤشرًا مبكرًا على التدحرج غير المنتظم. بالنسبة للمصنعين، يمكن أن يساعد الاهتمام الدقيق بمواد العجلة، وبنية المحمل، وضغط التلامس، وتوافق السكة، وتصميم العربة في إنشاء نظام حركة أكثر اتساقًا.
قد تكون العجلة على شكل حرف V جزءًا صغيرًا من الطابعة ثلاثية الأبعاد، لكن وظيفتها مرتبطة ارتباطًا وثيقًا بحركة العربة بأكملها. عندما تظل العجلة متطابقة بشكل صحيح مع السكة ويتم ضبط المجموعة المحيطة بشكل صحيح، يكون لنظام الحركة أساس ميكانيكي أكثر قابلية للتنبؤ به.
