كيفية قياس أسطوانة المظلة قبل طلب الاستبدال

استبدال ا بكرة المظلة يمكن أن يكون ذلك واضحًا عندما يتم توثيق المكون الأصلي بشكل صحيح قبل إزالته. قد تبدو العجلة بسيطة، لكن حجمها لا يمثل سوى جزء واحد من المعلومات اللازمة لاستبدالها بشكل مناسب. يمكن أن يؤثر ملف تعريف التشغيل والفتح المركزي وطريقة التثبيت والعلاقة مع الدليل على كيفية ملاءمة المكون وتشغيله.

قبل تقديم الطلب، خذ بعض الوقت لفحص الأسطوانة الموجودة وتسجيل التفاصيل المهمة. يمكن لأداة القياس الأساسية، وبعض الصور الفوتوغرافية الواضحة، ورسم تخطيطي بسيط أن توفر معلومات مفيدة، خاصة عندما لا يكون للجزء الأصلي رقم طراز أو علامة تعريف.

المفتاح هو النظر إلى الأسطوانة كجزء من مجموعة المظلة الكاملة بدلاً من التعامل مع العجلة كمكون معزول.

الوجبات السريعة الرئيسية

• قم بقياس حجم العجلة وعرضها وفتحة المركز وملف التشغيل قبل طلب الاستبدال
• افحص هيكل التثبيت ومساحة التثبيت المتاحة بدلاً من قياس العجلة وحدها
• افحص الدليل أو المسار لأن التآكل أو عدم المحاذاة يمكن أن يؤثر على كيفية عمل الأسطوانة البديلة
• استخدم صورًا واضحة ورسمًا بسيطًا لتوثيق الأشكال غير العادية أو ترتيبات التركيب
• احتفظ بالأسطوانة الأصلية متاحة عندما يكون ذلك ممكنًا، خاصة عند شراء مكون غير قياسي أو مخصص

لماذا تعتبر القياسات الدقيقة مهمة؟

يمكن أن تبدو العجلة البديلة متطابقة تقريبًا مع العجلة الأصلية وتظل مختلفة في الطرق التي تؤثر على التثبيت. يمكن أن تؤدي التغييرات الصغيرة في ترتيب التركيب أو شكل العجلة أو الفتح المركزي إلى منع الجزء من تركيب الهيكل الحالي على النحو المنشود.

وهذا هو السبب في أن المقارنة البصرية وحدها لا تكفي في كثير من الأحيان.

يجب أن يغطي الفحص المفيد ثلاثة مجالات:

• العجلة وسطح الجري
• ترتيب التركيب
• الدليل أو السطح الذي تتحرك فيه العجلة

توفر هذه التفاصيل معًا وصفًا أوضح للمكون الحالي وتجعل التواصل مع المورد أسهل.

بالنسبة لأنظمة المظلات القديمة، يمكن أن تكون هذه المعلومات مفيدة بشكل خاص عندما لا يكون هناك رقم جزء أو عندما لا يكون المكون الأصلي متاحًا بسهولة.

ابدأ بالتجميع الكامل

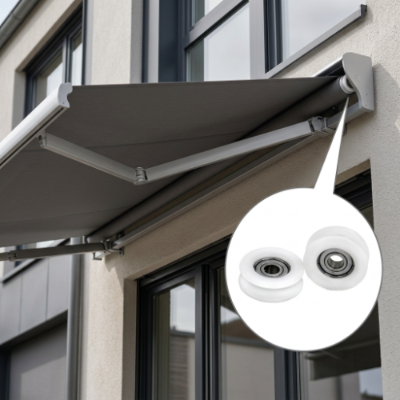

قبل إزالة الأسطوانة، افحص كيفية وضعها داخل آلية المظلة.

التقط عدة صور فوتوغرافية أثناء تثبيت المكون. قم بتضمين الدعامة أو العمود أو الدليل أو المبيت أو الأجزاء الأخرى المحيطة به التي تساعد في إظهار موضعه.

يمكن أن تتضمن مجموعة الصور المفيدة ما يلي:

• التجميع الكامل قبل الإزالة
• منظر قريب للأسطوانة
• الملف الجانبي
• الوجوه الأمامية والخلفية
• نقطة التركيب
• الدليل أو المسار
• المكونات القريبة التي تؤثر على المساحة المتوفرة

توفر هذه الصور سياقًا لا يمكن للقياسات وحدها التقاطه دائمًا.

سجل اتجاه التثبيت

بعض العجلات متناظرة، ولكن بعضها الآخر له اتجاه معين. قد تظهر الحافة أو الأخدود أو ترتيب المحمل أو ميزة التثبيت على جانب واحد فقط.

قبل التفكيك، قم بتدوين ملاحظة سريعة حول الاتجاه الذي يواجهه المكون.

عادة ما تكون الصورة كافية. إذا تمت إزالة العديد من الأسطوانات المتشابهة، فيمكن أن يساعد الملصق البسيط أو الرسم التخطيطي أيضًا في الحفاظ على كل شيء منظمًا.

قياس أبعاد العجلة الرئيسية

بعد الإزالة، ضع المكون على سطح نظيف ومستو. قد يؤدي قياس الجزء أثناء توصيله بأجهزة أخرى إلى صعوبة تحديد النقاط المرجعية الصحيحة.

توفر أبعاد العجلة الرئيسية بشكل عام نقطة البداية.

والغرض ليس جمع كل القياسات الممكنة. ركز على الأبعاد التي تصف كيفية تناسب المكون ووظائفه.

انظر عن كثب إلى ملف تعريف العجلة

الحجم الخارجي يعطي فقط جزء من الصورة. يمكن أن يكون شكل سطح الجري بنفس القدر من الأهمية.

انظر إلى العجلة من الجانب وتحقق مما إذا كان سطح التلامس مسطحًا أو مستديرًا أو محززًا أو ذو حواف أو تم تشكيله بطريقة أخرى.

قد يكون للحافة المرتفعة أو القسم الغائر علاقة محددة بالدليل. قد يكون من الصعب توصيل هذه التفاصيل باستخدام القياسات وحدها، لذا من المفيد الحصول على صورة جانبية واضحة.

تصميم منفصل عن الارتداء

ربما تكون الأسطوانة الأقدم قد تعرضت لحركة متكررة لفترة طويلة. يمكن أن يصبح سطحه مصقولًا أو مخدوشًا أو مسطحًا أو متآكلًا بأي شكل آخر.

لا تفترض تلقائيًا أن كل علامة مرئية تمثل التصميم الأصلي.

إذا توفرت عجلة أخرى مطابقة وبدت أقل تآكلًا، فقارن بين الاثنين. قد تساعد الاختلافات بين المكونات في إظهار الميزات التي تعد جزءًا من ملف التعريف الأصلي وأيها نتيجة الاستخدام.

وهذا مفيد بشكل خاص عندما يتغير سطح الجري بشكل ملحوظ.

تحقق من فتح المركز بعناية

يستحق مركز العجلة اهتمامًا خاصًا لأنه يربط المكون الدوار ببقية الآلية.

اعتمادًا على البناء، قد يحتوي المركز على محمل أو جلبة أو ملحق معدني أو وصلة عمود أو أي عنصر داعم آخر.

قم أولاً بتحديد ما هو موجود بالفعل قبل تسجيل البعد.

تحقق مما إذا كان:

• المركز عبارة عن فتحة بسيطة
• يتم تثبيت المحمل في الداخل
• جلبة موجودة
• يمر العمود عبر المكون
• يدور العمود مع العجلة
• تدور العجلة حول عمود ثابت

يمكن أن تؤثر هذه الاختلافات على الطريقة التي يجب بها إنشاء المكون البديل.

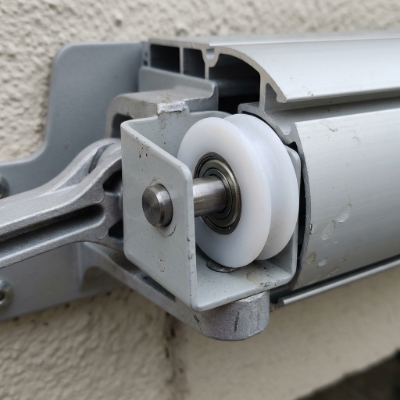

لا تغفل هيكل التركيب

أحد الأخطاء الشائعة أثناء عملية الاستبدال هو التركيز على العجلة مع تجاهل طريقة تركيبها.

يمكن أن يكون للعجلة أبعاد خارجية مشابهة لمكون آخر ولكنها تستخدم طريقة تركيب مختلفة تمامًا.

انظر إلى العلاقة بين الأسطوانة وهيكل المظلة.

قد يكون مدعومًا بـ:

• دبوس ثابت
• محور
• رمح
• قوس
• تحمل
• جلبة
• سكن متكامل

التقط صورة لمنطقة التركيب قبل التفكيك وأخرى بعد إزالة الأسطوانة.

وهذا يجعل من السهل فهم العلاقة بين العجلة والهيكل المحيط بها.

تحقق من المساحة المتوفرة

المساحة المحيطة بالأسطوانة تستحق التسجيل أيضًا.

ابحث عن الأقواس أو الأغطية أو الأعمدة أو القضبان أو المكونات الأخرى القريبة التي قد تتداخل مع التثبيت.

لا يحتاج الاستبدال إلى التوافق مع العجلة نفسها فقط. كما يحتاج أيضًا إلى العمل ضمن المساحة المتوفرة في التجميع الحالي.

افحص الدليل أو المسار

يمكن أن يوفر السطح الذي تتحرك فيه العجلة معلومات مفيدة حول المكون.

ابحث عن العلامات التي توضح منطقة الاتصال الطبيعية. يمكن أن تكشف هذه في بعض الأحيان ما إذا كانت العجلة تعمل مركزيًا أو تقوم باتصال أثقل مع جانب واحد.

تحقق أيضًا من الدليل المحيط لمعرفة:

• الأوساخ أو الحطام
• الخدوش
• التشوه
• السحابات فضفاضة
• ارتداء غير متساو
• التغييرات في الشكل الأصلي

إذا أصبح الدليل تالفًا أو تمت محاذاته بشكل غير صحيح، فإن استبدال الأسطوانة وحده قد لا يحل المشكلة الميكانيكية الأساسية.

ولهذا السبب يجب فحص الدليل خلال نفس العملية بدلاً من التعامل معه باعتباره مصدر قلق منفصل.

يمكن للصورة الواضحة أن تشرح ما لا تستطيع الأرقام تفسيره

القياسات مهمة، ولكن يصعب وصف بعض الأشكال بدقة بالأرقام.

ضع في اعتبارك أسطوانة ذات حافة منحنية ومركز إزاحة وميزة تثبيت صغيرة على جانب واحد. قد تصف قائمة الأبعاد الجزء، لكن الصورة الجانبية يمكن أن تظهر العلاقة بين تلك الميزات بشكل أكثر وضوحًا.

للاستفسار عن الاستبدال، استخدم صورًا ذات إضاءة جيدة وخلفية بسيطة.

حاول تضمين:

• نظرة شاملة واحدة
• منظر جانبي واحد
• صورة مقربة واحدة للمركز
• منظر واحد لمنطقة التركيب
• صورة واحدة توضح المكون في موضعه الأصلي

يمكن أيضًا وضع مسطرة أو أداة قياس بجانب الجزء في صورة واحدة للرجوع إليها بصريًا.

عندما يصبح رسم بسيط مفيدا

من السهل وصف بعض الأسطوانات. البعض الآخر لديه أشكال غير عادية أو ترتيبات تركيب يسهل فهمها من خلال الرسم.

لا يحتاج الرسم الأساسي إلى اتباع معايير الرسم الهندسي الرسمية.

ارسم المكون من الأمام والجانب، ثم حدد الأبعاد المهمة. أظهر موقع المحور أو العمود وحدد السطح الذي يتصل بالدليل.

يمكن أن يساعد هذا في الإجابة على العديد من الأسئلة العملية:

• أين يقع مركز الدوران؟
• أي جانب يواجه القوس؟
• أي سطح يتصل بالدليل؟
• ما هي الأبعاد التي تنتمي إلى العجلة؟
• ما هي الأبعاد التي تنتمي إلى هيكل التركيب؟

بالنسبة للمكونات المخصصة، يمكن لهذا النوع من المرجع أن يجعل الاتصال أسهل بكثير.

احتفظ بالجزء الأصلي متاحًا

إذا أمكن، لا تتخلص من الأسطوانة القديمة مباشرة بعد أخذ القياسات.

يمكن أن توفر العينة المادية معلومات يصعب التقاطها في الصور الفوتوغرافية أو الملاحظات المكتوبة. يمكنه إظهار ملف تعريف العجلة الفعلي وترتيب المحمل وميزات التثبيت وعلامات التآكل.

يمكن أن يكون هذا مفيدًا بشكل خاص عندما يكون المكون غير عادي أو عندما لا يحتوي التصميم الأصلي على رقم طراز يمكن التعرف عليه بسهولة.

بالنسبة للمصنعين والموردين الذين يعملون مع مكونات البكرة والأسطوانة غير القياسية، يمكن أن توفر العينة المدمجة مع الرسومات والصور الفوتوغرافية ومعلومات التطبيق مرجعًا مفيدًا لمناقشة التصميم البديل أو المخصص.

إعداد طلب استبدال واضح

بمجرد اكتمال الفحص، قم بتنظيم المعلومات في مواصفات بسيطة.

يمكن أن يشمل الاستفسار المفيد ما يلي:

• التطبيق: حيث يتم استخدام المكون
• المكون الحالي: وصف وصور للجزء الأصلي
• معلومات العجلة: الأبعاد الرئيسية وتشغيل الملف الشخصي
• معلومات المركز: ترتيب التجويف أو المحمل أو البطانة أو العمود
• معلومات التركيب: قوس، المحور، دبوس، أو هيكل الإسكان
• معلومات الدليل: صور أو وصف لسطح الاتصال
• الحالة: تآكل واضح أو تشققات أو تشوه أو أضرار أخرى
• الكمية: متطلبات الشراء التقريبية
• عينة: ما إذا كان يمكن توفير المكون الأصلي كمرجع
• التخصيص: ما إذا كان يتم النظر في مكون قياسي أو مخصص

وهذا يمنح المورد نقطة بداية أكثر وضوحًا من صورة واحدة أو قياس واحد.

بالنسبة للتطبيقات التي تتضمن بكرات وبكرات مخصصة، يمكن لـ HUNE استخدام هذا النوع من معلومات الأبعاد والتطبيق عند مناقشة متطلبات المكونات غير القياسية.

ما يجب مراجعته قبل الطلب

عجلة

تحقق من الأبعاد الرئيسية وتأكد من تسجيل ملف التعريف قيد التشغيل بشكل صحيح.

مركز

تأكد مما إذا كان المكون يستخدم تجويفًا بسيطًا أو محملًا أو جلبة أو عمودًا أو ترتيبًا داخليًا آخر.

تصاعد

قارن الاتصال الأصلي بالهيكل البديل المقترح.

دليل

تأكد من أن شكل العجلة يتوافق مع السطح الذي تعمل فيه.

مساحة التثبيت

افحص المنطقة المحيطة بحثًا عن أي شيء قد يؤثر على التركيب أو الحركة.

ظروف التشغيل

خذ بعين الاعتبار البيئة التي يتم استخدام المكون فيها. قد تواجه أنظمة المظلات الخارجية الرطوبة والغبار وتغيرات درجات الحرارة والحركة المتكررة. يمكن أن تكون هذه الشروط ذات صلة عند مناقشة المواد والبناء.

قائمة مرجعية للقياس العملي

قبل إرسال المعلومات إلى المورد، تأكد من أنك قمت بتغطية ما يلي:

• قم بتصوير الأسطوانة قبل إزالتها
• سجل أبعاد العجلة الرئيسية
• تحقق من الملف الجانبي
• فحص افتتاح المركز
• تحديد أي تحمل أو جلبة
• قم بتسجيل ترتيب العمود أو المحور أو الدبوس
• تصوير قوس التثبيت
• فحص الدليل أو المسار
• لاحظ التآكل أو التشوه المرئي
• تحقق من مساحة التثبيت المتاحة
• قم بإعداد رسم بسيط إذا كان للمكون شكل غير عادي
• احتفظ بالجزء الأصلي متاحًا عندما يكون ذلك ممكنًا
• اشرح كيف وأين يتم استخدام الأسطوانة
• اذكر ما إذا كان قد يكون هناك حاجة إلى مكون مخصص

الأسئلة المتداولة

ما هي القياسات التي يجب أن أقوم بها قبل طلب أسطوانة المظلة؟ سجل قطر العجلة، والعرض، والفتحة المركزية، وملف التشغيل، وترتيب التركيب، ومساحة التثبيت المتاحة. يمكن أن توفر صور التجميع الكامل سياقًا إضافيًا.

هل قياس القطر الخارجي كافي؟ لا. يصف البعد الخارجي جزءًا واحدًا فقط من المكون. يمكن أيضًا أن يؤثر الترتيب المركزي وملف التشغيل وهيكل التثبيت والعلاقة مع الدليل على التوافق.

هل يجب أن أحتفظ بالأسطوانة الأصلية بعد قياسها؟ عندما يكون ذلك ممكنا، نعم. يمكن أن يوفر الجزء الأصلي معلومات مفيدة حول ملفه الشخصي وميزات التثبيت والترتيب الداخلي وحالة التآكل التي قد يكون من الصعب التقاطها من خلال القياسات وحدها.

لماذا يجب أن أقوم بتصوير الأسطوانة قبل إزالتها؟ تُظهر الصورة المثبتة اتجاه المكون وعلاقته بالأقواس والأعمدة والأدلة والأجزاء الأخرى القريبة. يمكن أن يساعد هذا السياق في توضيح متطلبات الاستبدال.

هل يمكن للمورد أن يصنع أسطوانة مخصصة من عينة؟ يمكن أن توفر العينة المادية، جنبًا إلى جنب مع القياسات والصور الفوتوغرافية ومعلومات التطبيق وتفاصيل التثبيت، معلومات مرجعية مفيدة عند مناقشة الأسطوانة غير القياسية أو المخصصة.

يبدأ القياس الجيد بالنظام بأكمله

قد تكون الأسطوانة جزءًا صغيرًا نسبيًا من مجموعة المظلة، لكن أبعادها وعلاقتها بالتركيب يمكن أن يكون لها تأثير مباشر على كيفية ملاءمتها وحركتها.

ولهذا السبب، يجب أن يبدأ مصدر الاستبدال بأكثر من القطر الخارجي. يوفر ملف تعريف العجلة والترتيب المركزي وهيكل التثبيت والدليل ومساحة التثبيت المتوفرة معلومات مفيدة.

يمكن لعدد قليل من الصور الواضحة والأبعاد المسجلة بعناية أن تجعل العملية أسهل بكثير، خاصة عند التعامل مع مكون قديم أو غير قياسي.

النهج العملي بسيط: قم بفحص التجميع الكامل، وقياس المناطق المهمة، وتوثيق ترتيب التركيب، واحتفظ بالجزء الأصلي متاحًا للمقارنة كلما أمكن ذلك. يمنح هذا كلاً من المشترين والمصنعين فهمًا أوضح للمكون ودوره داخل نظام المظلة.
