عند استبدال أو تطوير أسطوانة المظلة، معرفة ما هي أبعاد أسطوانة المظلة المهمة لملاءمة النظام بشكل مناسب؟ جزء مهم من العملية. قد تبدو الأسطوانة كمكون صغير وبسيط، لكن أبعادها تؤثر على كيفية تواجدها داخل المجموعة، واتصالها بالدليل، واتصالها بالعمود، وتحركها أثناء التشغيل. وبالتالي فإن الاختيار حسب المظهر وحده يمكن أن يخلق مشاكل أثناء التثبيت.
بالنسبة للمظلات القابلة للسحب، وأنظمة تظليل الفناء، ومظلات المركبات الترفيهية، والهياكل القابلة للطي، والآليات المماثلة، يجب اعتبار الأسطوانة جزءًا من التجميع الكامل. القطر والعرض والتجويف وموضع المحور والملف الشخصي ومساحة التثبيت المتاحة كلها تحكي جزءًا مختلفًا من القصة.
الهدف ليس جمع كل القياسات الممكنة. وهو تحديد الأبعاد التي تؤثر فعلياً على اللياقة والحركة.
لماذا يجب أن تؤخذ أبعاد الأسطوانة في الاعتبار معًا
الأسطوانة لا تعمل من تلقاء نفسها. يعمل عادةً مع عمود أو حامل أو محمل أو جلبة أو دليل أو مسار أو إطار أو أي مكون متحرك آخر.
يمكن أن يؤثر تغيير بُعد واحد على جزء آخر من التجميع.
على سبيل المثال، قد يؤدي اختلاف قطر العجلة إلى تغيير موضع الهيكل المتحرك بالنسبة للدليل. قد تتداخل العجلة الأوسع مع الدعامة القريبة. قد يمنع التجويف المختلف العمود الموجود من التركيب بشكل صحيح. حتى عندما يبدو الشكل الخارجي مشابهًا، يمكن أن يكون التثبيت العام مختلفًا.
ولهذا السبب لا ينبغي اختيار بديل من قياس واحد فقط.
إحدى الطرق المفيدة للتفكير في هذه العملية هي:
حجم الأسطوانة ← موضع التركيب ← الاتصال بالدليل ← حركة التجميع
إذا لم يتطابق جزء واحد من هذه السلسلة، فقد لا تعمل الأسطوانة على النحو المنشود.

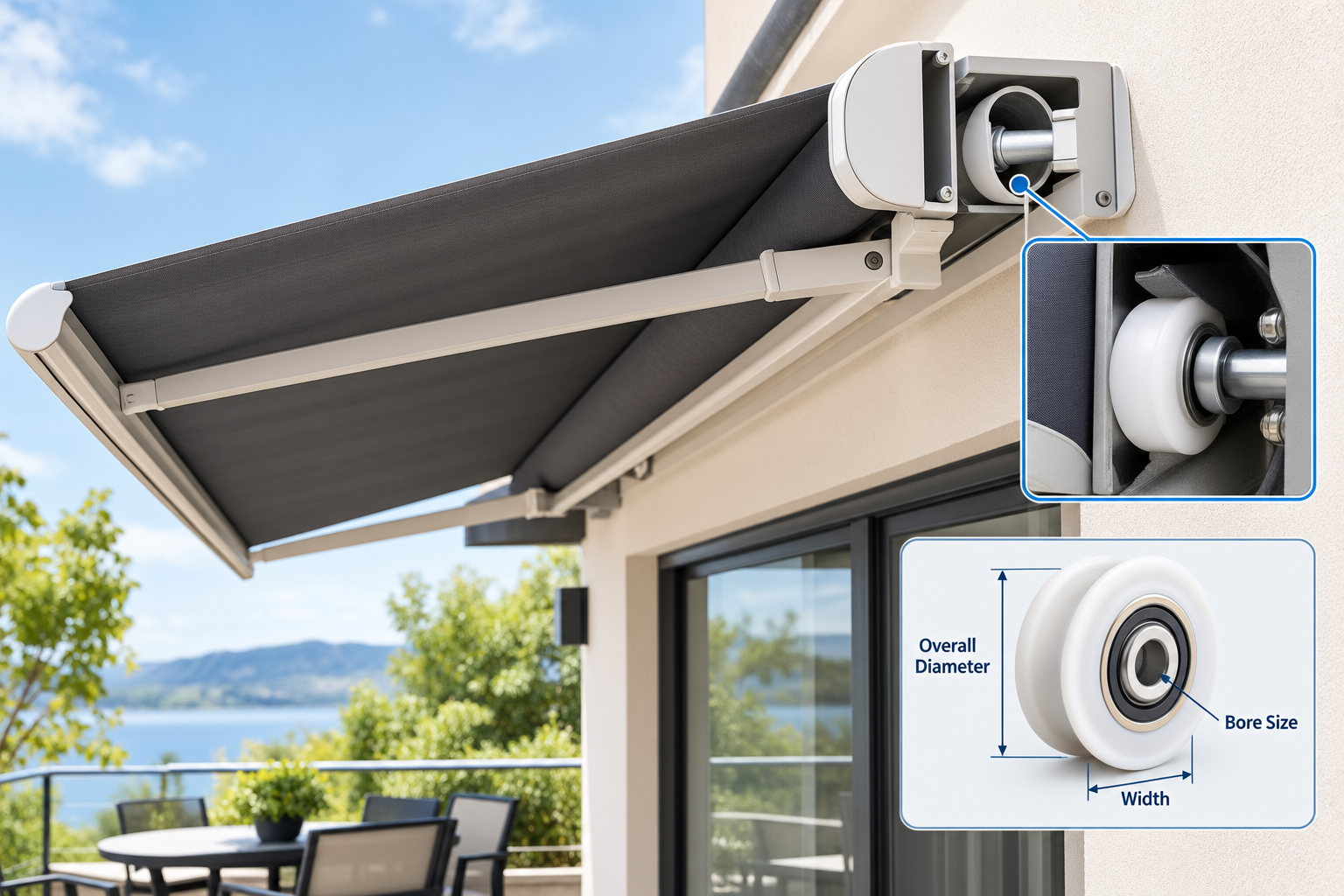

ما هي أبعاد أسطوانة المظلة التي يجب عليك التحقق منها؟
هناك عدة أبعاد تستحق التسجيل عند تحديد أسطوانة موجودة أو إعداد تصميم جديد.
| البعد | ما يساعد على تحديد |
|---|---|
| القطر الخارجي | الحجم الكلي للعجلة وموقع التشغيل |
| عرض العجلة | منطقة الاتصال المتاحة والتخليص الجانبي |
| حجم التجويف | العلاقة مع العمود أو المحور |
| أبعاد المحور | الاتصال بين العجلة وهيكل الدعم |
| الارتفاع الكلي | مساحة التثبيت والتخليص المحيطة |
| شكل الملف الشخصي | اتصل بالمسار أو الدليل أو الكابل أو أي سطح آخر |
| موقف التركيب | العلاقة بين العجلة والقوس |
| موقع المحور | التمركز والحركة داخل التجمع |
ليس كل مشروع يتطلب كل هذه القياسات. تعتمد النقاط ذات الصلة على كيفية استخدام الأسطوانة.
يؤثر القطر الخارجي على وضعية الجري
غالبًا ما يكون القطر الخارجي أحد الأبعاد الأولى التي يقيسها الناس، لكن أهميته تتجاوز مجرد وصف حجم العجلة.
يمكنه تحديد مكان وضع الأسطوانة بالنسبة للمسار أو الدليل. إذا كان قطر البديل مختلفًا بشكل ملحوظ، فقد يكون الجزء المتحرك أعلى أو أقل من المقصود.
يمكن أن يؤثر هذا التغيير على الخلوص بين الأجزاء المجاورة. قد يؤدي أيضًا إلى تغيير موضع الإطار أو الحامل أو المكون الداعم.
ولهذا السبب، ينبغي النظر إلى القطر مع البنية المحيطة به بدلاً من معاملته كرقم منفصل.
العرض يحدد أكثر من منطقة الاتصال
عرض العجلة هو بعد مفيد آخر.
تحتاج الأسطوانة إلى مساحة كافية لتستقر بشكل صحيح على سطح الجري، ولكنها تحتاج أيضًا إلى خلوص جانبي كافٍ. إذا كانت العجلة واسعة جدًا بالنسبة للمساحة المتاحة، فقد تحتك بالدعامة أو جدار التوجيه. إذا كان أضيق من التصميم الأصلي، فقد يتغير موضع الاتصال به.
وبالتالي فإن العرض الصحيح يعتمد على المساحة المادية حول العجلة.
عند قياس جزء موجود، تحقق من العجلة نفسها والفجوة بين العجلة والمكونات المجاورة.
كيف يؤثر التجويف على التوافق؟
التجويف هو الفتحة من خلال مركز الأسطوانة. ويرتبط بشكل مباشر بالعمود أو المحور أو الدبوس أو ترتيب المحمل الذي يستخدمه التجميع.
يمكن أن يكون للعجلة البديلة قطر خارجي مطابق ولا تزال غير مناسبة لأن الاتصال المركزي مختلف.
لذلك يجب فحص التجويف مع:
- نوع العمود أو المحور
- ترتيب تحمل
- بناء المحور
- طريقة الاحتفاظ
- التخليص الجانبي المتاح
- موضع العجلة داخل الحامل
في بعض التصاميم، تدور العجلة حول عمود. وفي حالات أخرى، يتم دمج المحمل في العجلة. وبالتالي يمكن للأبعاد الخارجية نفسها أن تصف المكونات ذات الهياكل الداخلية المختلفة.
وهذا هو أحد الأسباب التي تجعل صورة الأسطوانة المثبتة مفيدة عند طلب الاستبدال.
هل يهم شكل العجلة بقدر أهمية الحجم؟
في العديد من التطبيقات، نعم.
الأسطوانة ليست مجرد جسم مستدير. قد يكون سطح التشغيل الخاص به مسطحًا أو محززًا أو منحنيًا أو ذو حواف أو على شكل دليل معين.
يحدد ملف التعريف مكان اتصال العجلة.
النظر في مثال بسيط. تتمتع الأسطوانة المصممة للتشغيل على سطح مستو بعلاقة اتصال مختلفة عن تلك المخصصة للوضع داخل الأخدود. قد يكون للعجلتين أقطار خارجية متشابهة ولكنهما لا يزالان ينتميان إلى ترتيبات ميكانيكية مختلفة.
قم بمطابقة سطح الجري، وليس العجلة فقط
عند فحص أسطوانة المظلة الموجودة، قم بفحص المنطقة التي تعمل فيها العجلة فعليًا.
ابحث عن:
- أسطح الاتصال المسطحة
- الأخاديد أو القنوات
- حواف دليل مرتفعة
- الشفاه الجانبية
- أقسام الجري المنحنية
- مساحات إرشادية مغلقة
- علامات الاتصال غير المتكافئ
يمكن أن توفر حالة المسار أيضًا معلومات مفيدة. قد تظهر علامات التآكل حيث تتلامس الأسطوانة عادةً مع الهيكل المحيط.
يمكن أن يكون هذا مفيدًا بشكل خاص عندما يتم ارتداء الجزء الأصلي ولم يعد من السهل التعرف على ملفه الشخصي.
ماذا عن مساحة التثبيت الشاملة؟
يمكن أن يكون للأسطوانة الأبعاد الأساسية الصحيحة ولكنها لا تزال غير مناسبة إذا لم يكن هناك مساحة كافية حولها.
هذه تفاصيل يسهل التغاضي عنها أثناء أعمال الاستبدال.
قم بقياس المساحة المحيطة بالمكون، وليس فقط المكون نفسه. تحقق من المسافة بين العجلة والحامل وأعضاء الإطار القريبة وأسطح التوجيه والمثبتات والأجزاء المتحركة الأخرى.
يجب أن يجيب الفحص المفيد على عدة أسئلة عملية:
- هل يمكن للأسطوانة الدخول إلى موضع التركيب؟
- هل يمكن أن تدور دون لمس الأجزاء القريبة؟
- هل تظل العجلة محاذية للدليل؟
- هل هناك مساحة كافية للعمود أو المحمل؟
- هل يمكن تركيب الأجهزة المحتجزة؟
- هل لا يزال التجميع يتحرك خلال مسار التشغيل الكامل؟
تحول هذه الأسئلة فحص الأبعاد البسيط إلى تقييم مناسب.
لماذا يمكن لموضع المحور أن يغير المجموعة بأكملها؟
لا يتم وضع مركز الأسطوانة دائمًا بنفس الطريقة بالنسبة لهيكل التثبيت الخاص بها.
يمكن أن يؤثر أي تغيير بسيط في موقع المحور على ارتفاع أو زاوية أو موضع المكون المحيط. وهذا مهم عندما تشكل الأسطوانة جزءًا من نظام النقل أو الذراع أو الحامل أو نظام الحركة الموجهة.
على سبيل المثال، إذا كان مركز العجلة مختلفًا عن التصميم الأصلي، فقد تتصل الأسطوانة بالدليل عند نقطة مختلفة. يمكن أن يغير ذلك كيفية نقل الحمل من خلال التجميع.
لذلك، عند استبدال بكرة غير قياسية، قم بقياس العلاقة بين مركز العجلة وهيكل التثبيت بدلاً من تسجيل قطر العجلة فقط.
طلب قياس بسيط يمكن أن يوفر الوقت
ليست هناك حاجة لقياس كل شيء بشكل عشوائي.
من الأسهل اتباع التسلسل العملي:
الخطوة 1: تصوير التجميع الكامل
التقط صورة أوسع قبل إزالة الأسطوانة. يوضح هذا كيفية وضع المكون.
الخطوة 2: إزالة الأسطوانة وفحصها
بمجرد إزالتها، قم بفحص العجلة والمحور والتجويف والملف الجانبي ومنطقة التثبيت.
الخطوة 3: سجل الأبعاد الرئيسية
ابدأ بالقطر الخارجي والعرض والتجويف والارتفاع الإجمالي.
الخطوة 4: التحقق من الملف الشخصي
انظر بعناية إلى سطح الجري وأي أخدود أو شفة أو قسم منحني.
الخطوة 5: قياس العلاقة المتصاعدة
سجل كيفية وضع العجلة فيما يتعلق بالعمود والقوس والدليل والأجزاء القريبة.
الخطوة 6: قارن الأسطوانة بالدليل
يمكن للدليل أن يكشف عن معلومات لا تستطيع العجلة نفسها الكشف عنها. قم بتصويرهما معًا عندما يكون ذلك ممكنًا.
تقوم هذه العملية بإنشاء مرجع أكثر وضوحًا للمورد أو فريق الصيانة أو مصمم المنتج.
ماذا يحدث عندما يكون أحد الأبعاد مختلفًا قليلاً؟
ليس كل اختلاف في الأبعاد يعني تلقائيًا أن الأسطوانة لا يمكن أن تعمل. ويعتمد التأثير على مكان حدوث الاختلاف وكيفية تصميم النظام.
قد يكون للتغيير في السطح الخارجي غير الحرج تأثير عملي ضئيل. يمكن أن يكون التغيير في التجويف أو ملف تعريف التشغيل أو موضع التثبيت أكثر أهمية.
ولهذا السبب ينبغي النظر في التسامح الأبعاد فيما يتعلق بالوظيفة.
بالنسبة لمصادر الاستبدال، من المفيد فصل القياسات إلى ثلاث مجموعات:
| مجموعة القياس | السؤال الرئيسي |
|---|---|
| أبعاد الجري | هل تتصل العجلة بالدليل بشكل صحيح؟ |
| أبعاد التركيب | هل يمكن تثبيت الأسطوانة بشكل آمن؟ |
| أبعاد التخليص | هل يمكن للتجمع التحرك دون تدخل؟ |
هذا الأسلوب يجعل الفحص أسهل للفهم ويساعد على تجنب القياسات غير الضرورية.
متى ينبغي النظر في الأسطوانة المخصصة؟
يمكن أن تعمل المكونات القياسية بشكل جيد عندما يتبع التصميم الأصلي بالفعل تكوينًا ثابتًا للأسطوانة.
يمكن أخذ الأسطوانة المخصصة في الاعتبار عندما يكون للمكون الحالي ملف تعريف غير عادي، أو تجويف غير قياسي، أو هيكل تثبيت خاص، أو مساحة تثبيت محدودة، أو تصميم يصعب مطابقته مع بديل متاح.
يمكن أيضًا أن يكون التخصيص منطقيًا أثناء تطوير OEM عندما يلزم تصميم الأسطوانة حول إطار أو دليل معين.
بالنسبة لهذه المشاريع، يجب اعتبار الأبعاد جزءًا من الرسم الميكانيكي الكامل وليس كمواصفات مستقلة للمنتج.
قد يحتاج المورد إلى معلومات حول الدليل والعمود وقوس التثبيت وبيئة التشغيل والحركة المقصودة قبل تأكيد التصميم المناسب.
لإنتاج البكرات والأسطوانات حسب الطلب، يمكن للشركات المصنعة مثل HUNE مراجعة الهيكل وتطوير مكون حول ظروف التركيب والحركة المطلوبة. تتضمن مجموعة منتجات HUNE ملفات تعريف مختلفة للبكرة وحلول بكرة مخصصة، والتي يمكن أن تكون ذات صلة عندما لا يتطابق المكون القياسي مع الترتيب الميكانيكي الحالي.
كيف يمكن للمشترين إعداد معلومات أفضل عن الأسطوانة؟
الطلب الواضح يمكن أن يجعل التواصل الفني أسهل بكثير.
بدلاً من إرسال قياس واحد فقط، قم بإعداد حزمة معلومات صغيرة تحتوي على:
- صور الأسطوانة الأصلية
- صور التثبيت كامله
- قياسات الأبعاد الرئيسية
- تفاصيل ملف تعريف العجلة
- معلومات العمود أو المحور
- توجيه أو تتبع الصور
- طريقة التركيب
- نوع التطبيق
- متطلبات الاستبدال أو التطوير الجديد
- كمية الشراء المتوقعة
يكون الرسم مفيدًا عندما يكون متاحًا، ولكنه ليس ضروريًا دائمًا في البداية. يمكن أن تساعد العينة المادية والصور الواضحة أيضًا الشركة المصنعة على فهم المكون.
قائمة مرجعية عملية قبل الطلب
قبل التأكد من استبدال أسطوانة المظلة، راجع النقاط التالية:
عجلة
- القطر الخارجي
- العرض
- الملف الشخصي
- تتحمل
- هيكل المحور
تصاعد
- رمح أو المحور
- موقف قوس
- طريقة الاحتفاظ
- مساحة التثبيت المتاحة
ظروف التشغيل
- شكل دليل
- موقف الاتصال
- التخليص
- اتجاه الحركة
- أقسام منحنية محتملة
التطبيق
- نوع المظلة
- التعرض في الهواء الطلق
- تردد الحركة
- استبدال أو تصميم جديد
لا تتطلب قائمة المراجعة هذه حسابات هندسية معقدة. والغرض منه هو التأكد من فهم العلاقة المادية بين الأسطوانة وبقية النظام قبل تقديم الطلب.
الوجبات السريعة الرئيسية
- القطر الخارجي affects the roller's running position within the assembly.
- عجلة width needs to be considered together with contact area and side clearance.
- تتحمل dimensions should match the shaft, axle, pin, or bearing arrangement.
- يجب أن يتوافق ملف تعريف التشغيل مع الدليل أو سطح التلامس.
- يمكن أن يؤثر موضع المحور على ارتفاع وزاوية وحركة المكونات المحيطة.
- مساحة التثبيت المتاحة should be checked before confirming a replacement.
- يمكن أن توفر صور الأسطوانة وهيكل التثبيت والدليل معلومات مفيدة إلى جانب القياسات.
- يمكن أخذ الأسطوانات المخصصة في الاعتبار عندما تؤدي الملفات الشخصية أو هياكل التثبيت أو قيود المساحة غير العادية إلى صعوبة مطابقة المكونات القياسية.
البعد الصحيح هو الذي يدعم النظام بأكمله
لا يعد تحديد حجم أسطوانة المظلة مجرد مسألة العثور على عجلة لها نفس القطر الخارجي. يعتمد الملاءمة المناسبة على كيفية عمل الأبعاد المتعددة معًا.
يؤثر القطر على وضعية التشغيل. يؤثر العرض على الاتصال والتخليص. يحدد التجويف اتصال العمود. يتحكم الملف الشخصي في التفاعل مع الدليل. تحدد أبعاد التثبيت ما إذا كان يمكن للأسطوانة الجلوس بشكل صحيح داخل المجموعة.
المساحة المحيطة مهمة أيضًا.
ولهذا السبب، فإن النهج الأكثر فائدة هو فحص الآلية الكاملة أولاً، ثم تحديد الأبعاد التي تتحكم في التثبيت والحركة. يمكن لعدد قليل من القياسات المختارة جيدًا، والمدعومة بالصور ومعلومات التطبيق، أن توفر أساسًا أكثر وضوحًا لمصادر الاستبدال أو التطوير المخصص.
عندما يتم التعامل مع الأسطوانة كجزء من نظام المظلة وليس كعجلة معزولة، يصبح فهم عمليات فحص الأبعاد أسهل بكثير. وهذا أيضًا هو المكان الذي يمكن أن يساعد فيه الاختيار الدقيق للمكونات في تقليل مشكلات التركيب التي يمكن تجنبها أثناء التجميع والصيانة.
